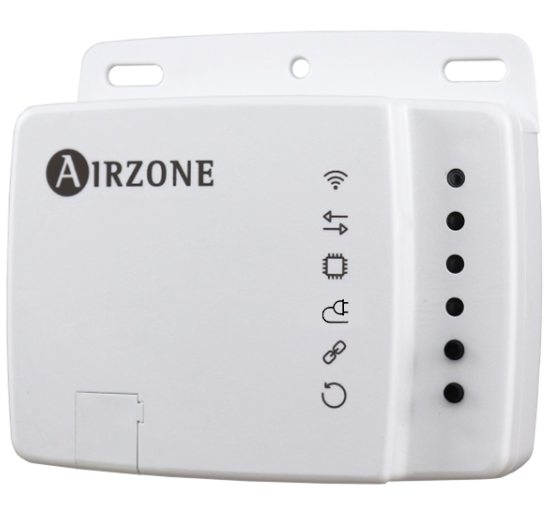

AIRZONE - Aidoo (AZAI6ZWExxx) - Zwave

Informations générales

Protocole : Z-Wave

Alimentation :

Température de fonctionnement : 0°C / 45°C

Classe IP: 41

Poids : 130 g

Dimensions : 92x80x29mm

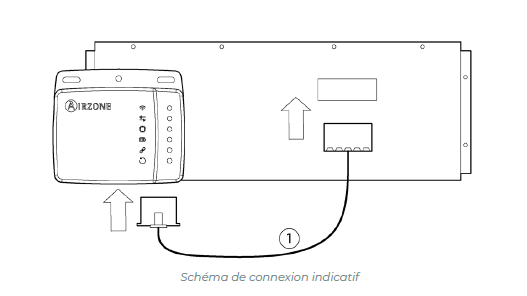

Schéma de câblage :

Installation

1- Déconnecter l'unité intérieure. Toutes les connexions doivent être réalisées en l'absence de tension

2- Connecter le dispositif Aidoo à l'unité intérieure en suivant les instructions de montage (spécifique à chaque modèle d'Aidoo)

3- Après chaque installation , il sera nécessaire de redémarrer l'unité extérieure concernée

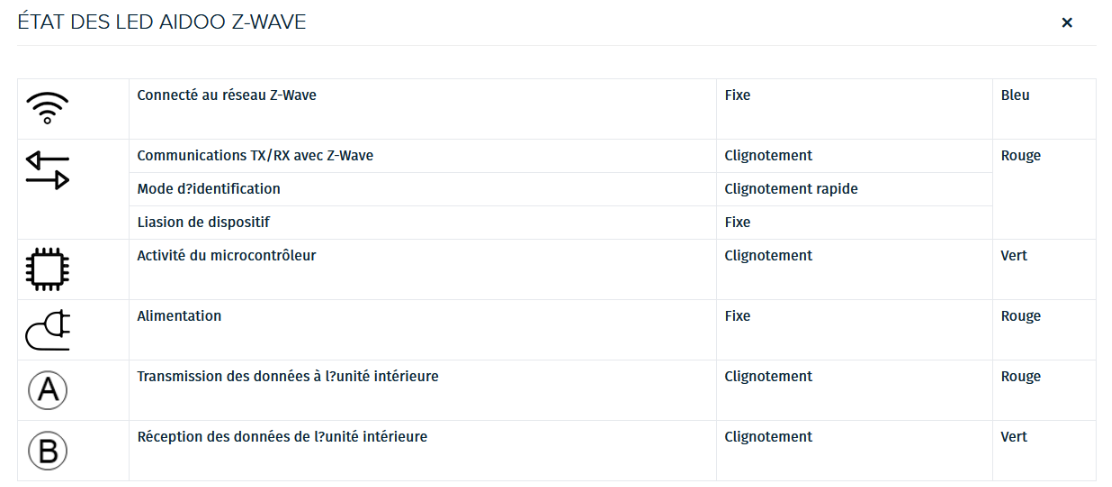

Procédure d'inclusion / exclusion

Inclusion :

1- Se rendre sur le manager : https://ceos-XXXX.local

2- Se rendre dans "devices" puis lancer le pairing

3- Appuyer une fois sur le bouton d'association du module

Exclusion :

1- Se rendre sur le manager : https://ceos-XXXX.local

2- Se rendre dans "devices" puis lancer le dépairage

3- Appuyer une fois sur le bouton d'association du module

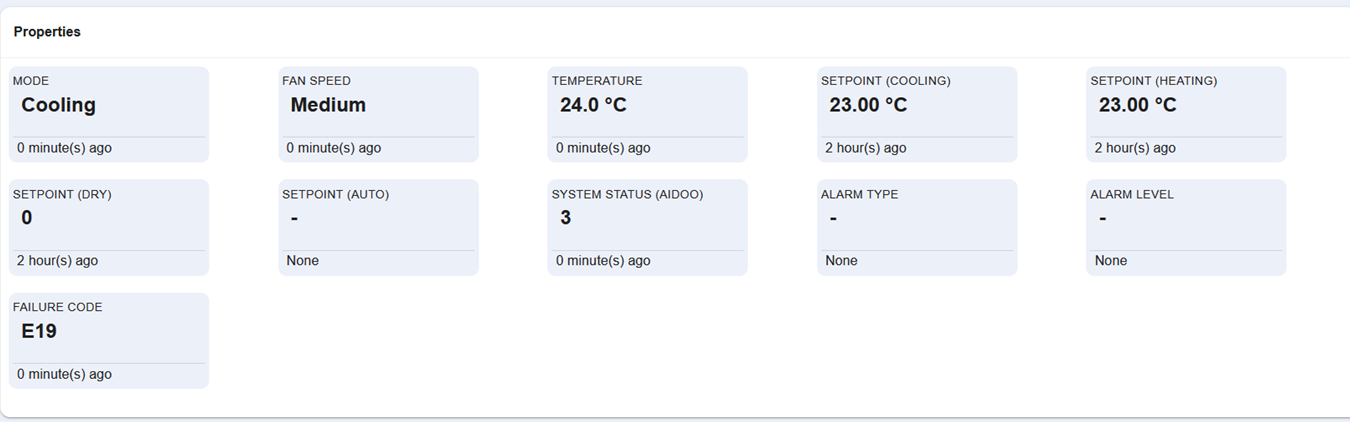

Liste des propriétés

Mode (Chaud, Froid, Ventilation, Arrêt)

Vitesse de ventilation (Lente / Moyenne / Grande)

Température (°C ou °F)

Consigne Chaud (°C ou °F)

Consigne Froid (°C ou °F)

Vérification du bon fonctionnement

Se référer au lien Tester un device

1. Depuis le Portail hypervision S&C :

Envoi d'un mode
Envoi d'une T°C de consigne
Envoi d'une vitesse de ventilation

Les données envoyées depuis le portail doivent être prises en compte sur le thermostat.

2. Si présence de la télécommande, depuis celle-ci :

Envoi d'un mode
Envoi d'une T°C de consigne
Envoi d'une vitesse de ventilation

Les données envoyées depuis le thermostat doivent être prises en compte sur le portail.

Astuces

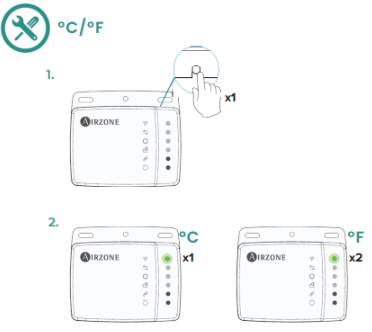

Unité de mesure de la température : il est possible de modifier l'unité de mesure de la température : °C ou °F :

Alimentation de l'aidoo lors des phases de préparation en atelier :

Les Aidoos sont généralement auto-alimentés par les bus de communications, mais lors de la phase de pairing en atelier, il est possible d'alimenter l'Aidoo (peu importe le modèle) à l'aide du connecteur modbus (connecteur vert) fourni systématiquement dans les emballages des Aidoos.

Pour cela, branchez un transformateur 12V DC sur le connecteur de l'aidoo (+ sur le rouge, - sur le noir).

Cette astuce fonctionne également dans le cas ou vous voudriez alimenter un aidoo (non auto-alimenté par le bus de communication) ailleurs qu'en direct sur l'unité. Par exemple, les Aidoo DA1 (daikin) ne sont pas alimentés par P1/P2 mais grâce au connecteur X35A. Dans le cas où vous voudriez installer l'aidoo à proximité de la télécommande filaire plutôt que derrière l'unité, vous pourriez brancher le P1/P2, et utiliser un transformateur 12V DC pour alimenter l'Aidoo (sans brancher le X35A donc).

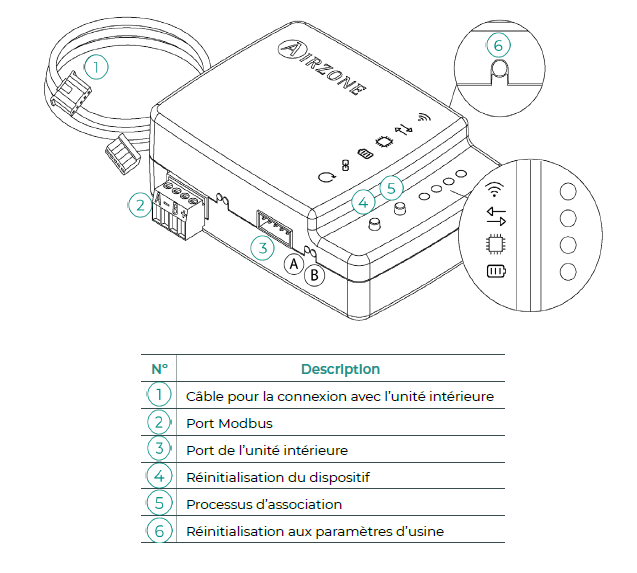

Factory reset :

Réaliser un appui long sur le bouton de réinitialisation d'usine jusqu'à ce que toutes les led situées à l'avant s'allument pendant une seconde

Liste des fiches techniques :

Marque	Modèle	Spécificités
Daikin	DA0
Daikin	DA1	AIDOO DAIKIN - AZAI6ZWXDA1
Fujitsu	FU2
Fujitsu	FUJ	AIDOO FUJITSU - AZAI6ZWXFUJ
Hitachi	HI2
Hitachi	HI3	AIDOO HITACHI - AZAI6ZWXHI3
Hitachi	HIT
Hisense	HS1	AIDOO HISENSE - AZAI6ZWEHS1 / AZAI6ZWUHS1 / AZAI6ZWHHS1
LG	LGE
Mitsubishi	MEL
Mitsubishi	MHI
Panasonic	PAN
Toshiba	TOS	AIDOO TOSHIBA - AZAI6ZWXTOS
Haier	HAI
