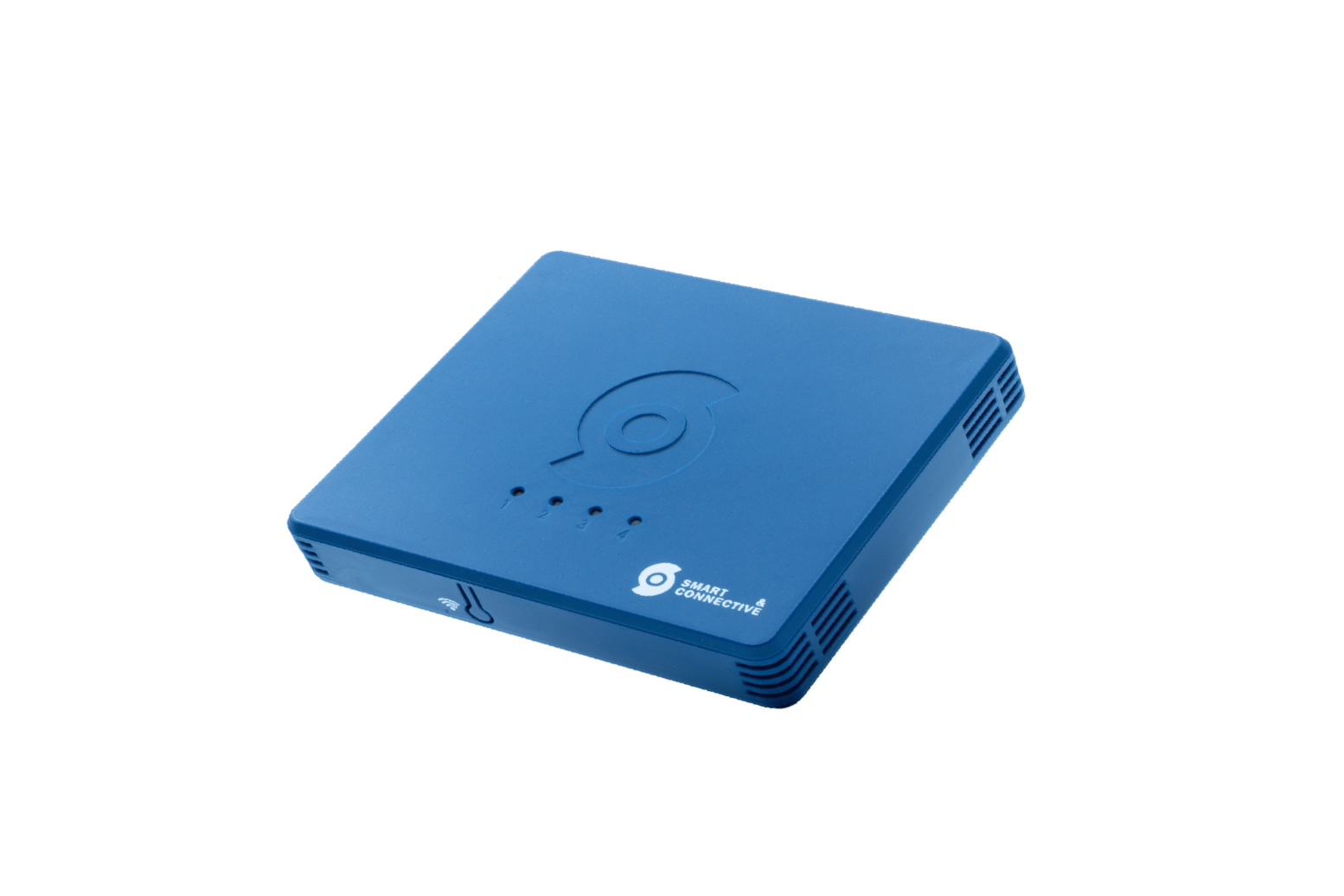

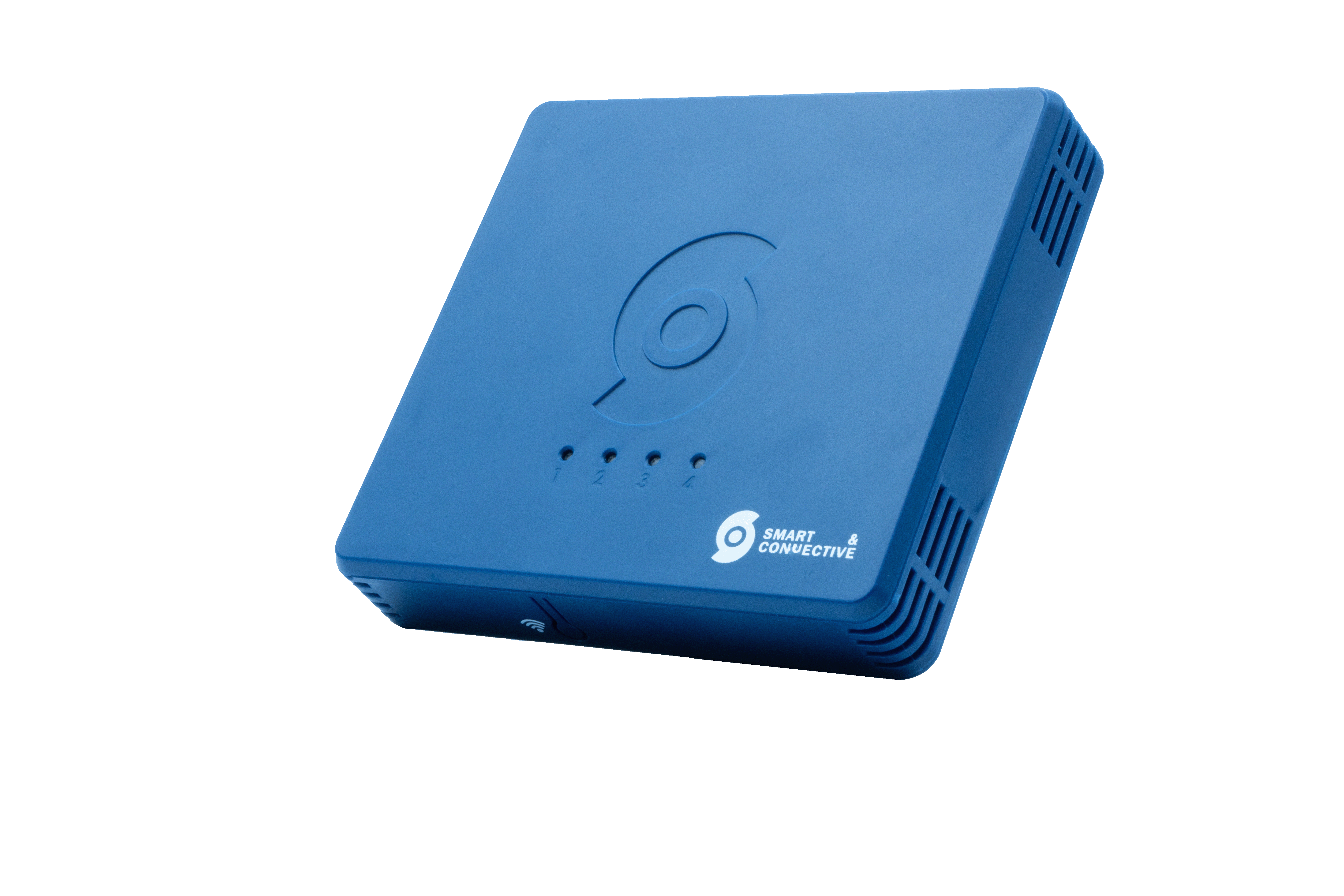

Fiche technique
- Architecture Buildroot
- Connexion en Wi-Fi, Ethernet ou Modem 4G (option)
- Réseau maillé S&C
- Applications d'installation (Android/iOS)
- Accès Portail S&C pour la supervision et les statistiques
- Fonctionne Online et Offline
- Alertes et notifications
- Générateur de règles, planification et scénarios
- Un bouton physique permet d’afficher/masquer le point d’accès
- Présence de 4 LEDs de signalisation
Dimensions : 105mm x 115 mm x 25 mm
Boîtier : Plastique ABS
Installation : Montage mural, Rail DIN
Bandes fréquences radio : Zwave (868.0-868.6MHz / 869.7-870.0MHz) / ZigBee (2400 - 2483MHz) / Wi-Fi (2400 - 2483MHz)
Poids Produit : 155g
Produit emballé : 295g
Alimentation : USB-C 5V ou DC 12V ou PoE
Interfaces : RS485, Ethernet, Wi-Fi
Protocoles de communication : Compatible Zwave, Zigbee, Modbus (RS485, TCP/IP),local API Airzone
Puissances maximales de transmissions : Zwave : +14dBm / Zigbee : +10dBm / Wi-Fi : +14 dBm / +20dBm
Température de fonctionnement : 0 à 40°C (32°F -104°F)
Température de stockage : 0 à 70°C (-13°F -158°F)
Plage d’humidité tolérée : 5% à 95% (sans condensation)
Fabrication : France
Garantie : Standard - 2 ans

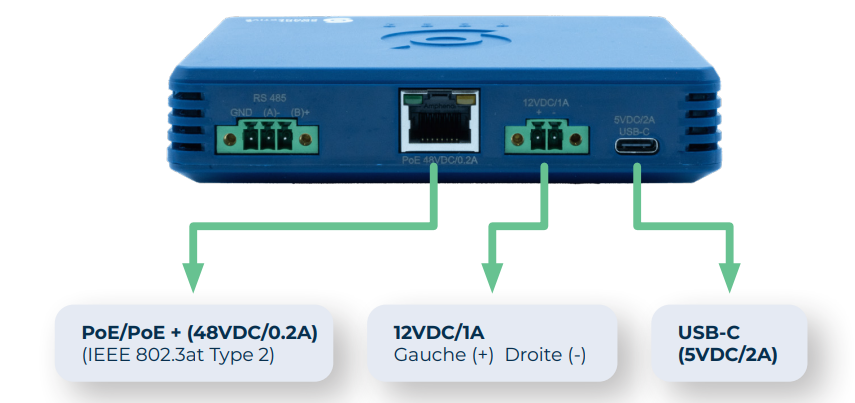

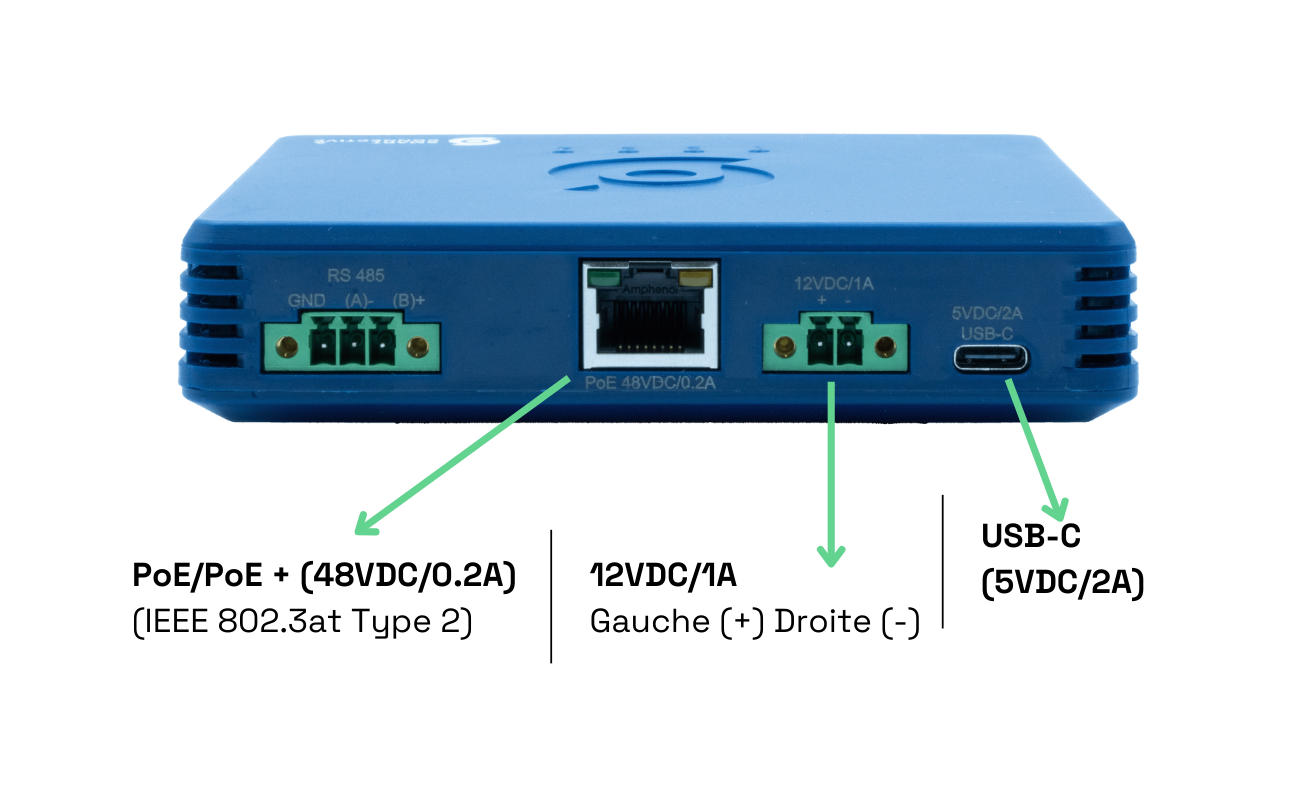

Alimentations
Attention :
Cet appareil doit être alimenté en DC 12V, PoE ou USB-C 5V uniquement. Toute autre source d’alimentation peut endommager l’appareil, et la responsabilité en incombera à l’utilisateur.

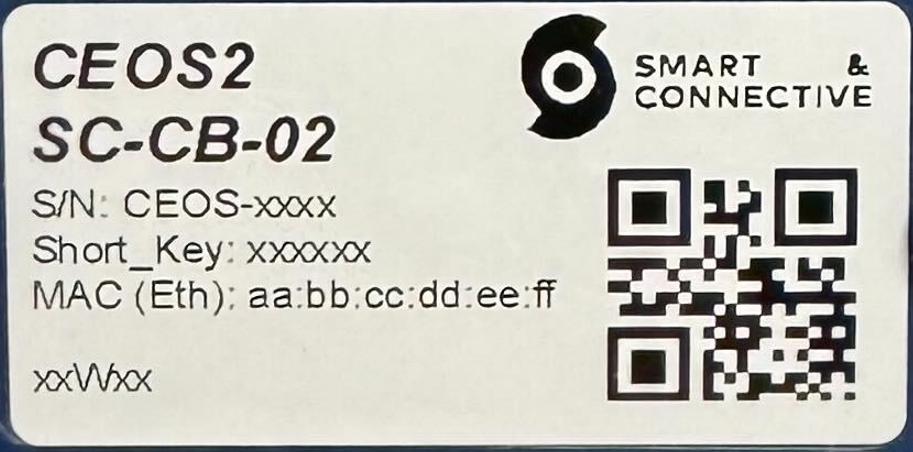

Signification de l'étiquette
Sur l'étiquette située en dessous du CEOS, vous retrouverez les informations suivantes :
- S/N : Identifiant du CEOS
- Short_Key : Clé propriétaire pour enregistrer le CEOS sur un espace intégrateur
- MAC (Eth) : Adresse MAC concernant la connexion Ethernet
- QR Code : permet d'enregistrer le CEOS depuis l'application mobile "CEOS Connect"

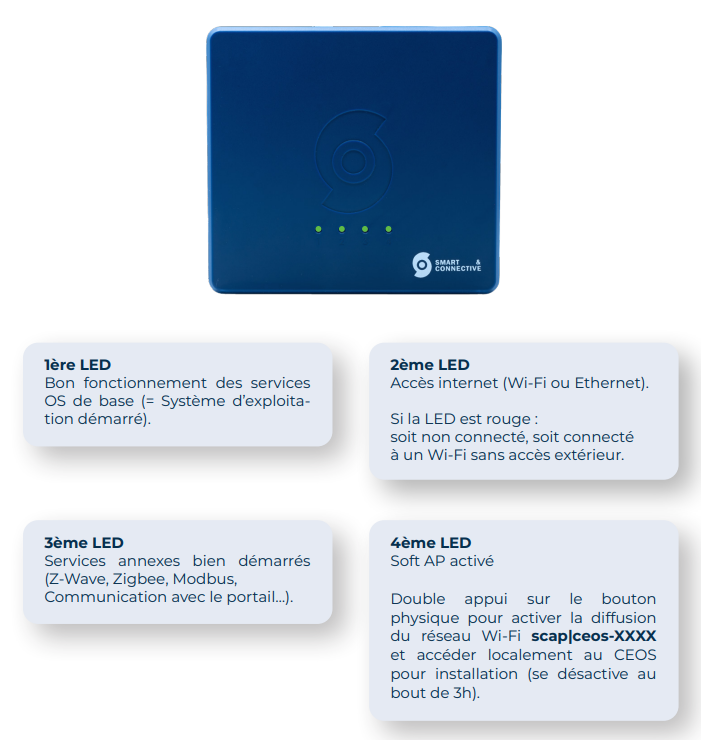

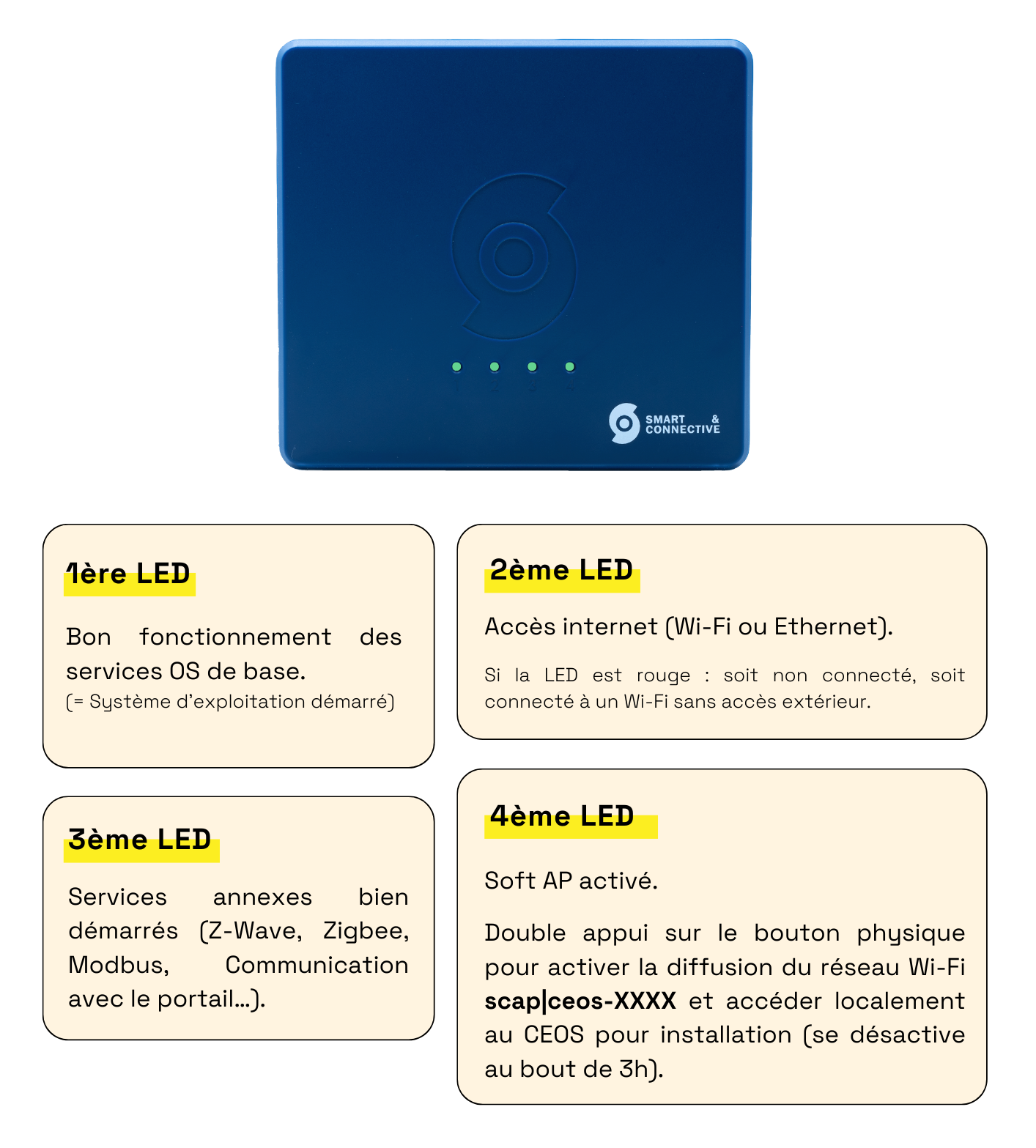

Signification des LEDs

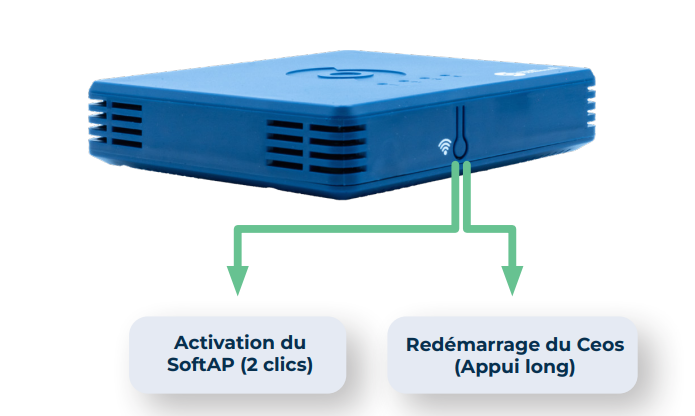

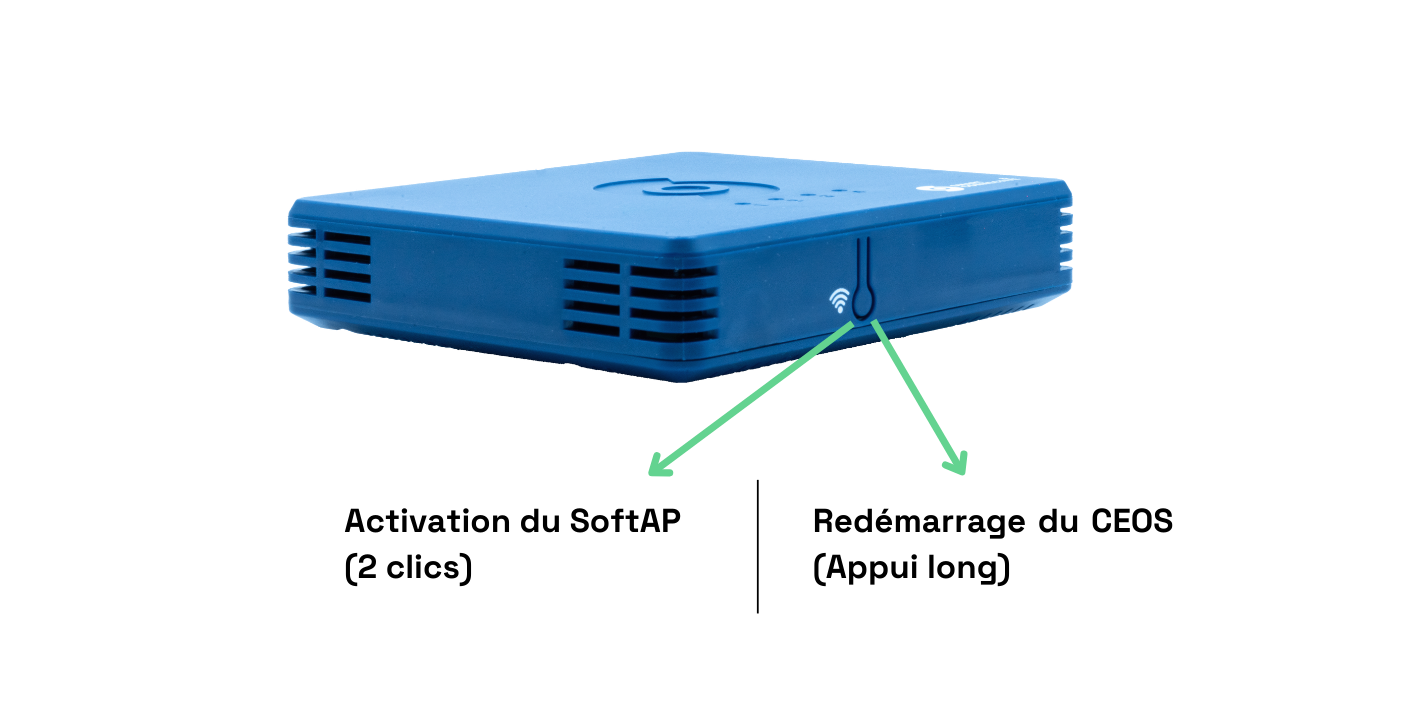

Signification des boutons

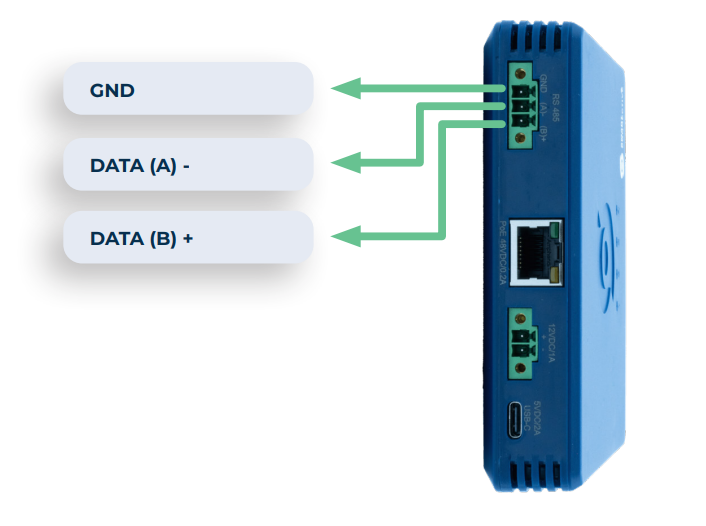

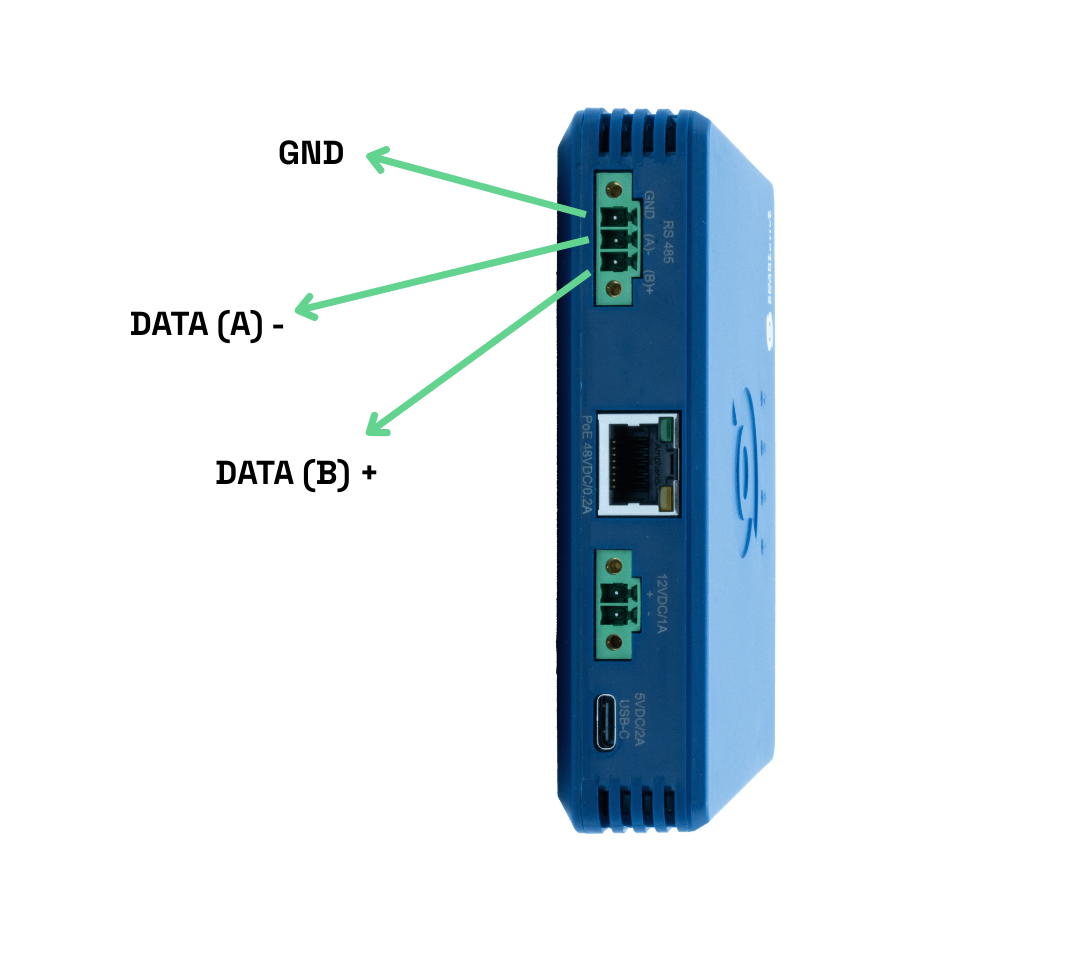

Modbus RTU RS 485
Installation
1. Alimenter le CEOS selon le mode d’alimentation choisi (soit en USB-C 5V, soit en DC 9-24V, soit en PoE) ;
2. Attendre que les LEDs 1 et 3 soient allumées en vert. (La LED 2 devrait être rouge sauf si CEOS est connecté par Ethernet. La LED 4 devrait être éteinte) ;
3. Double appui sur le bouton physique face avant pour activer le SoftAP (scap|ceos-XXXX) ;
4. Attendre l’allumage en vert de la LED 4 ;
5. Avec un ordinateur/tablette, se connecter au réseau Wi-Fi : scap|ceos-XXXX (XXXX étant le CEOS id inscrit sous le CEOS).

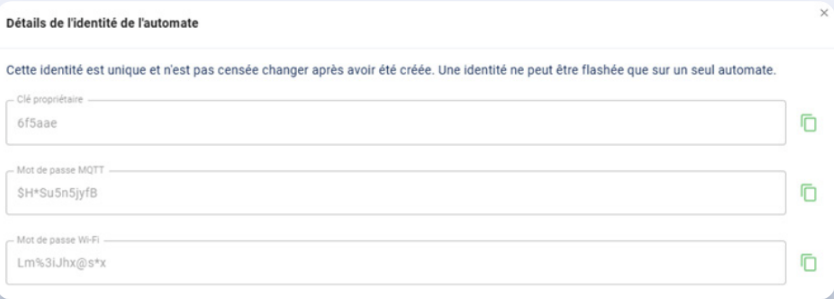

Le mot de passe Wi-Fi par défaut du CEOS (1234567890) va devenir unique par CEOS. Retrouvez ce mot de passe dans l’onglet “Mes automates” sur le portail d'Hypervision, en cliquant sur la ligne de l’automate concerné :
6. Ouvrir un navigateur web, et se rendre sur l’URL https://ceos-XXXX.local (ne pas oublier le https://).
Vous devriez arriver sur une page vous informant que votre connexion n’est pas sécurisée. Cliquez sur “avancé” puis “je comprends les risques et souhaite quand même continuer” (ou similaire en fonction de
votre navigateur).

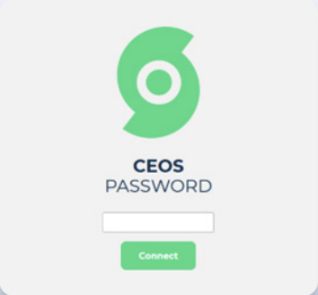

7. Vous devriez maintenant arriver sur une page d’authentification vous invitant à rentrer un mot de passe unique par CEOS.
Ce mot de passe est visible dans l’onglet “Mes automates” pareillement à celui du soft AP (mot de passe MQTT).

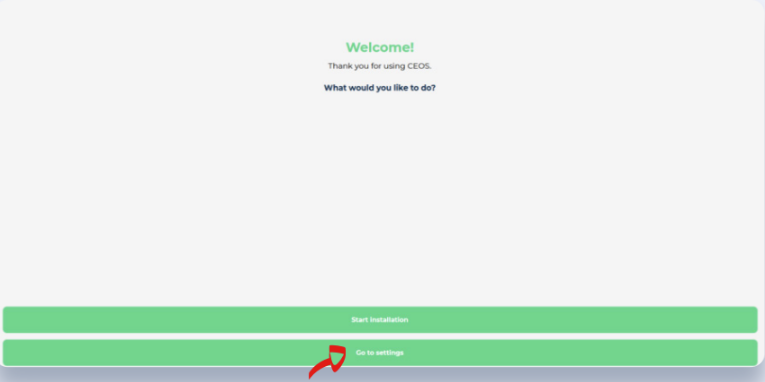

8. Vous devriez arriver ici :
9. Cliquer ensuite sur «Go to settings»
10. Configurer le langage en Français.
11. Si vous voulez connecter le CEOS en WIFI, aller sur «WIFI» (deuxième
ligne) et connectez le CEOS. Une fois le CEOS connecté, vous pouvez rester connecté avec votre ordinateur sur le réseau scap|ceos-xxx, le CEOS fera un rebond de la connexion internet.
12. Connectez-vous ensuite sur le portail Smart & Connective (https://my.smartandconnective.cloud/).
13. Allez dans l’onglet «Mes automates» et cherchez le CEOS correspondant au numéro inscrit sur la boite d’emballage.

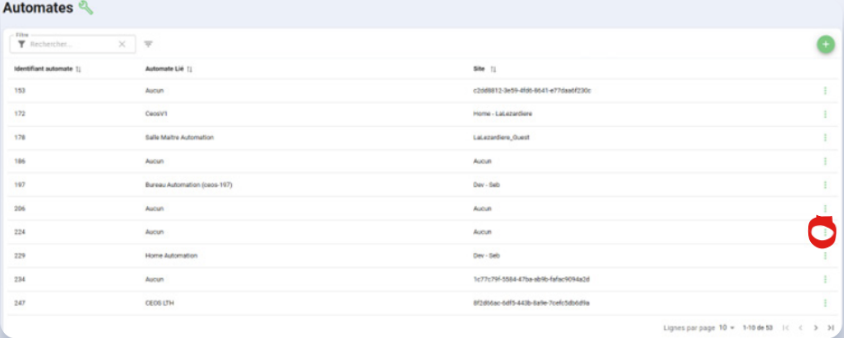

14. Cliquez ensuite sur les 3 points de la ligne du CEOS concerné (entouré en rouge sur la capture suivante), puis sur « Assigner automate au site » et affectez le CEOS au site correspondant.
15. Une fois le CEOS affecté à son site, retournez sur le CEOS MANAGER « https://ceos-XXXX.local » et cliquez sur « Start installation ».
L’interface va vous demandez à quel étage est déclaré le CEOS, puis à quel CEOS il correspond.
Cliquez sur valider, le CEOS téléchargera sa configuration programmée dans le portail.
Astuces
Exclusion forcée d’un device
Une fois qu’un device est pairé avec un contrôleur , il ne pourra plus être pairé avec un autre tant qu’il n’aura pas été exclu.
Il peut arriver que des devices aient été inclus (soit par vous, soit par nous, soit sur les chaines de vérification à l’usine) et que ceux-ci n’ont pas été exclus correctement du réseau Z-Wave original.
Si vous essayez d’inclure un device (cliquer sur pairer, puis suivre les procédures de passage en mode inclusion du device, par exemple 3 appui sur le bouton) et qu’il ne veut pas se pairer correctement après plusieurs tentatives, il va falloir envisager de l’exclure et de recommencer la procédure de pairage proprement.

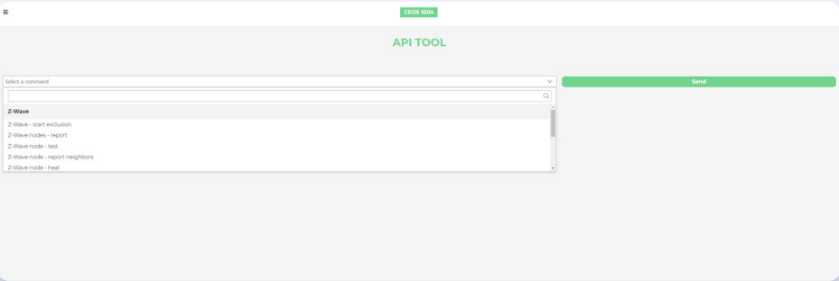

Pour cela, toujours sur l’onglet CEOS MANAGER « https://ceos-XXXX.local », cliquer sur le menu à gauche et aller sur API TOOL.
Une fois dans l’interface API TOOL, sélectionner Zwave-start exclusion, puis cliquer sur SEND.
Pendant 90 secondes, le contrôleur se mettra en mode exclusion et attendra que vous passiez votre device en mode inclusion/exclusion (avec la procédure adaptée au device, 3 appuis sur le bouton par exemple).
Une fois dans l’interface API TOOL, sélectionner Zwave-start exclusion, puis cliquer sur SEND.
Pendant 90 secondes, le contrôleur se mettra en mode exclusion et attendra que vous passiez votre device en mode inclusion/exclusion (avec la procédure adaptée au device, 3 appuis sur le bouton par exemple).
Après avoir passé votre device en mode inclusion/exclusion, et que celui-ci est bien détecté et exclu, le message devrait passer à « Exclusion Stopped » ou « Exclusion Success » en fonction de si votre device était mal inclut sur ce contrôleur ou un autre.
Du moment qu’on passe de « Exclusion started » à autre chose, c’est que la procédure a réussi , vous pourrez alors de nouveau essayer de pairer votre device comme d’habitude.
Attention, le message passe tout seul de « Exclusion Started » à « Exclusion Stopped » au bout de 90 secondes, donc si vous avez un doute, n’hésitez pas à réitérer l’opération.
