Présentation

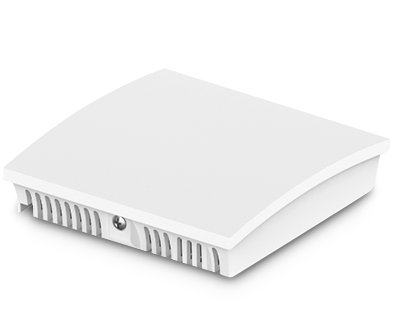

Le capteur A2-CO2-ZW est un capteur Z-Wave 800 Series conçu pour surveiller la concentration de CO₂, la température et l’humidité relative dans des espaces intérieurs de petits volumes tels que bureaux, salles de réunion, chambres d’hôtel...
Caractéristiques techniques
| Caractéristique | Détail |
|---|---|
| Alimentation | DC 12–24 V |
| Consommation | < 3 W |
| Plage de mesure CO₂ | 400–5000 ppm |
| Plage de température | –10 à +50 °C |
| Plage d’humidité | 5–95 % RH (sans condensation) |
| Environnement de travail | Intérieur uniquement |
| Matériaux | Boîtier ABS, finition blanche |
| Dimensions | 89 × 87 × 50 mm |
| Technologie radio | Z-Wave 800 Series |
| Puissance d’émission max. | +14 dBm |
| Fréquence Z-Wave (Europe) | 868.4 / 868.85 / 869.0 MHz |
| Montage | Mural (vertical) |
Fonctionnalités principales
- Mesure en temps réel du CO₂, de la température et de l’humidité.
- Communication Z-Wave sécurisée (S2).
- Paramétrage flexible des intervalles de mesure et des unités d’affichage.
- Remise à zéro usine via le bouton intégré.
- Installation murale simple et maintenance réduite.
- Idéal pour les petits espaces, assurant un confort optimal et un suivi précis de la qualité de l’air.
Installation
Emplacement recommandé
Fixer le capteur à environ 1,5 m du sol, à distance des fenêtres, climatiseurs et sources de chaleur. Éviter les zones exposées à la lumière directe du soleil ou à des courants d’air. Ne pas installer à proximité d’humidité excessive.
Étapes d’installation
- Séparer la face avant du boîtier à l’aide d’un tournevis.
- Fixer la base murale avec les deux vis fournies.
- Refermer le boîtier et alimenter l’appareil.
- Le témoin LED clignote lors du rattachement au réseau Z-Wave.
Opération Z-Wave
Inclusion / Exclusion
3 appuis court sur le bouton, la Led doit clignoter : inclusion ou exclusion du réseau.
Appui long (10 s) : restauration des paramètres d’usine.
Indicateur LED
- Clignotement rapide : mode appairage.
- LED allumée fixe : appareil actif et connecté.
Paramètres configurables
| Paramètre | Description | Plage / Valeurs possibles |
|---|---|---|
| Temp. Unit | Choix entre °C / °F | 0 : °C –1 : °F |
| Différence reporting température (X*0.1) | Sensibilité du rapport automatique | Défaut : 5, max : 255, min : 0 |
| Différence reporting humidité | Sensibilité du rapport automatique | Défaut : 5%, 0 : non activé, max : 99%, min : 1% |
| Différence reporting CO2 | Sensibilité du rapport automatique | Défaut : 200ppm, 0 : non activé, max : 5000ppm, min : 1ppm |
Certification
- Conforme à la directive 2014/53/EU (RED).
- Compatible Z-Wave Plus v2.
- Conforme aux standards européens CE et RoHS.
- FT_A2_CO2_ZW.pdf3 Mo
