Informations générales
Protocole : Zigbee
Alimentation : 230V AC - 50HZ
Température de fonctionnement : -20°C / 60°C
Classe IP: 20
Charge résistive maximale : 16 A

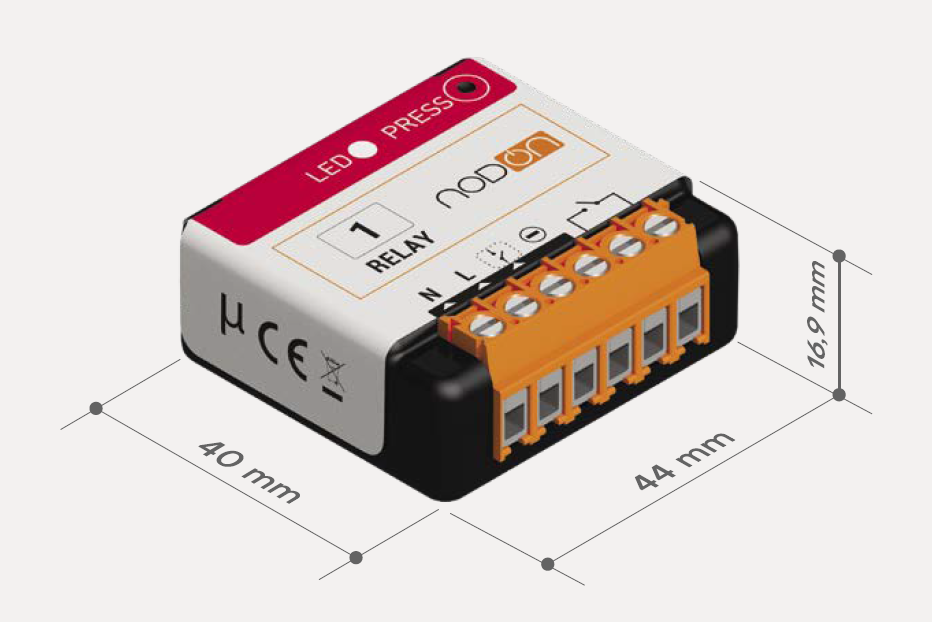

Dimensions : 40mm/44mm/16.9mm

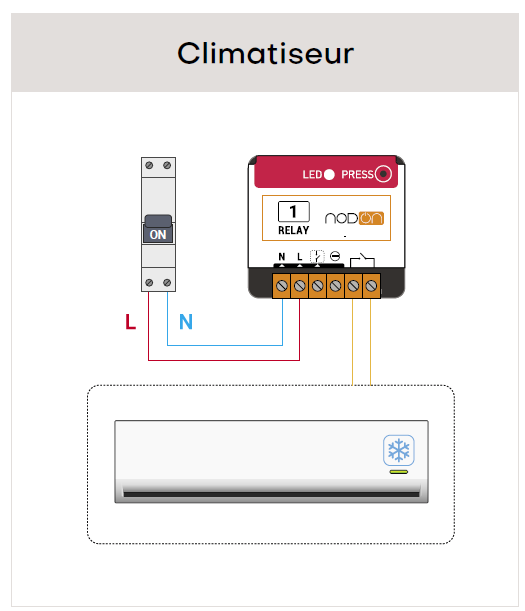

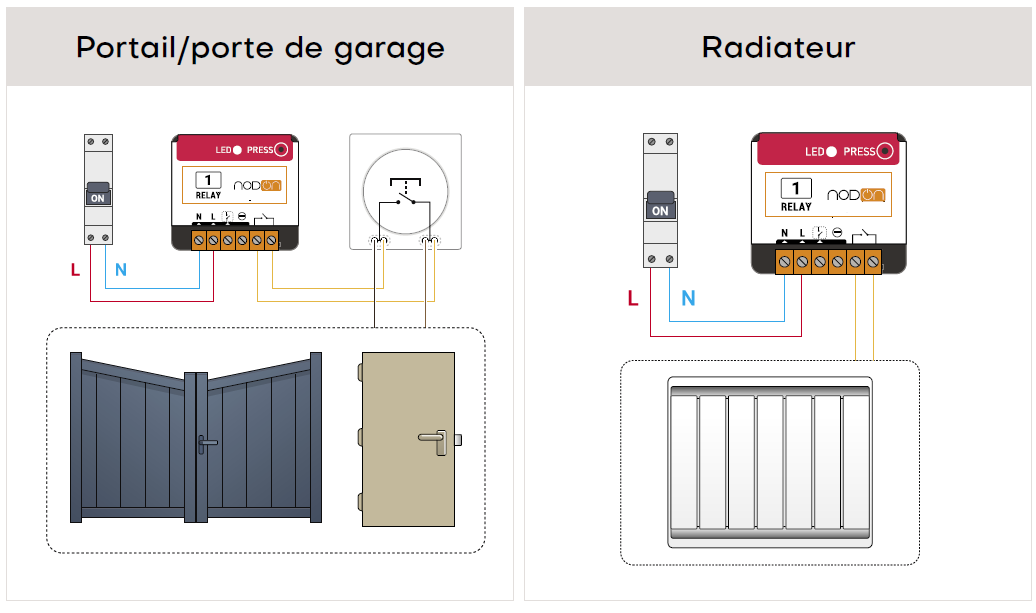

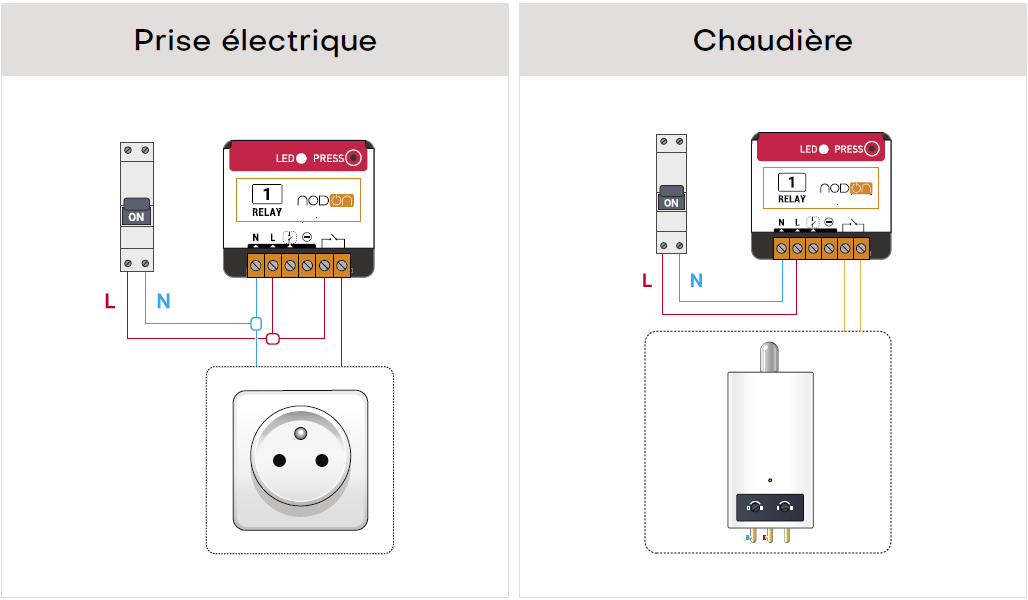

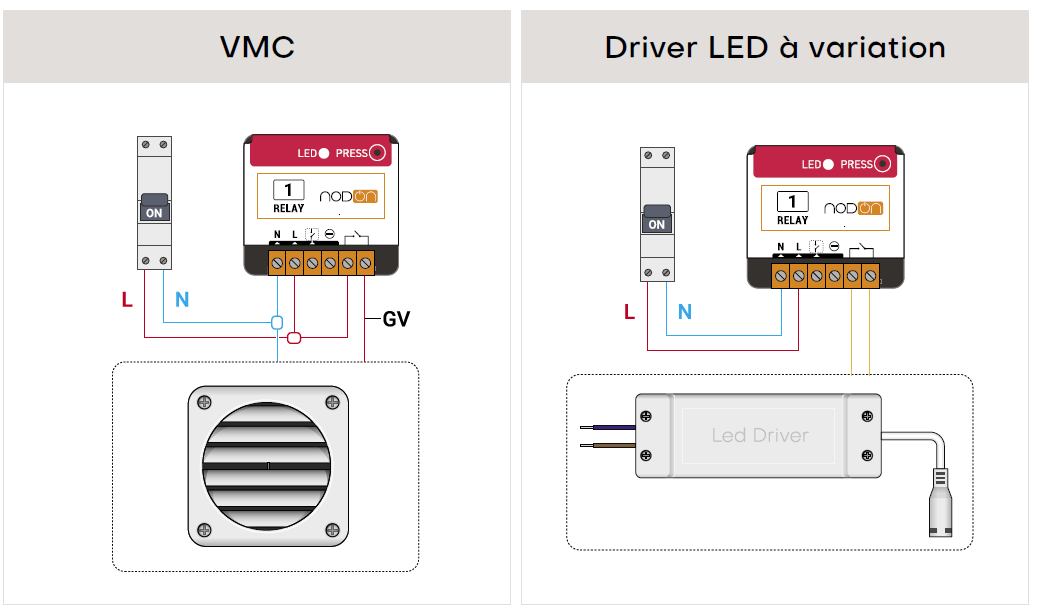

Schéma de câblage :
Procédure d'inclusion / exclusion
Inclusion :
1- Lors de la mise sous tension, la LED du module clignote en orange cherchant à joindre le réseau Zigbee
2- Se rendre sur le manager : https://ceos-XXXX.local
3- Se rendre dans "devices" puis lancer le pairing
Si le module a bien rejoint le réseau, la LED devient verte.
Exclusion :
1- Se rendre sur le manager : https://ceos-XXXX.local
2- Se rendre dans "devices" puis lancer le dépairage
Liste des propriétés
Switch (ON / OFF)
Vérification du bon fonctionnement
Se référer au lien Tester un device
1. Depuis le Portail d'Hypervision S&C :
- Envoyer une commande ON / OFF
Les données envoyées depuis le portail doivent être prises en compte sur le device
Astuces
Factory reset :
Réaliser un appui long de 5s sur le bouton du module. La Led clignote en orange.
Appuyer à nouveau sur le bouton pour valider la réinitialisation.
Si al réinitialisation se déroule correctement, la LED clignote alternativement en rouge et vert, puis clignote en orange.
