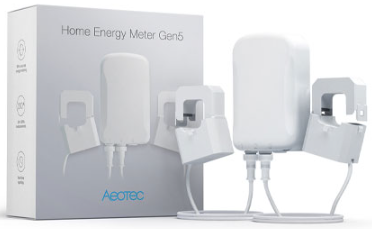

Informations générales
Protocole : Z-Wave
Alimentation : 230V AC, 50Hz
Température de fonctionnement : 0-40°C
Dimensions : 99*66*34mm
Poids : 574g

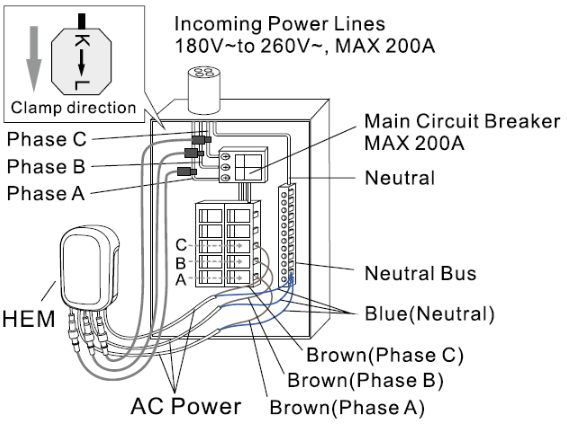

Schéma de câblage :
Procédure d'inclusion / exclusion
Inclusion :
1. Une fois le module alimenté, la LED va clignoter lentement (alimentation du module par la phase C) ;
2. Activer le mode Pairer sur le CEOS MANAGER ;

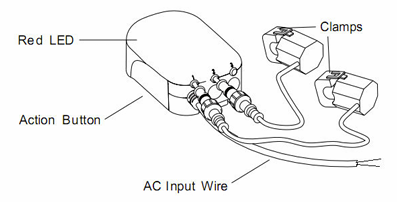

3. Appuyez sur le bouton au dos du module.
Si l’inclusion a réussi, la LED va arrêter de clignoter.
Exclusion :
1. Une fois le module alimenté, la LED va rester fixe ;
2. Activer le mode Dépairer sur le CEOS MANAGER ;
3. Appuyez sur le bouton au dos du module.
Si l’exclusion a réussi, la LED va clignoter.
Liste des propriétés
Puissance active instantanée totale (W)
Puissance active instantanée PH1 / PH2 / PH3 (W)
Consommation électrique totale (kWh)
Consommation électrique PH1 / PH2 / PH3 (kWh)
Courant total (A)
Courant PH1 / PH2 / PH3 (A)
Tension totale (V)
Tension PH1 / PH2 / PH3 (V)
Mesures en valeurs absolues (désactivée par défaut)
Vérification du bon fonctionnement
Se référer au lien Tester un device
Une fois installé à son emplacement final (généralement dans une armoire électrique), il convient de vérifier que chacune des propriétés mesurées remontent bien sur le portail d'hypervision (les données doivent s'actualiser régulièrement).
Astuces
Factory reset :
Presser pendant 10s le bouton au dos du module. Si la procédure a réussi, la LED va se mettre à clignoter.
Valeur de puissance mesurée en Valeur Absolue :
Il arrive que, même si l'installation a été correctement réalisée (sens des pinces ampèremétriques respecté), certaines valeurs mesurées s'affichent sur le portail de manière négative (avec un signe "-"). Pour pallier à cela, vous pouvez utiliser le paramètre "Absolute value" disponible sur le modèle du device. Il suffit d'envoyer "0" pour que les valeurs mesurées soient remontées de manière absolue sur le portail (par défaut, les valeurs sont remontées de manière relatives).
