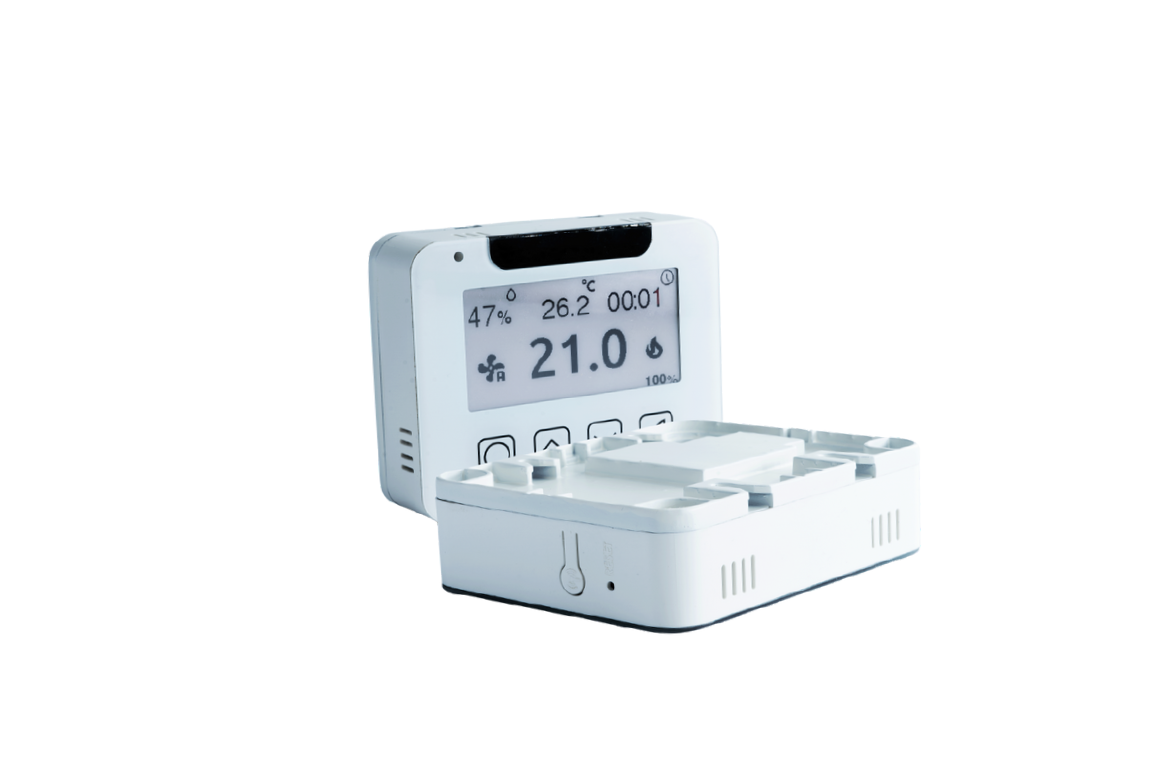

Informations générales
Protocole : Zigbee
Alimentation : AC230V, 50/60Hz
Dimensions : 85x85x20mm
Matériel : Plastique ABS
Fabrication : France
Taille de l'écran : 2.5 pouces
Technologie de l'écran : E-paper
Installation : Mural
Plage de mesure du capteur de température : -40 à 120°C
Plage de mesure du capteur de luminosité : 0 à 64 000 lux
Température de fonctionnement : 0 à 55°C
Bande de fréquence radio : Zigbee (2400-2483MHz)
Puissance max de transmission : Zigbee : +10dBm
Garantie : Standard - 2 ans
Procédure d'inclusion / exclusion
Inclusion :

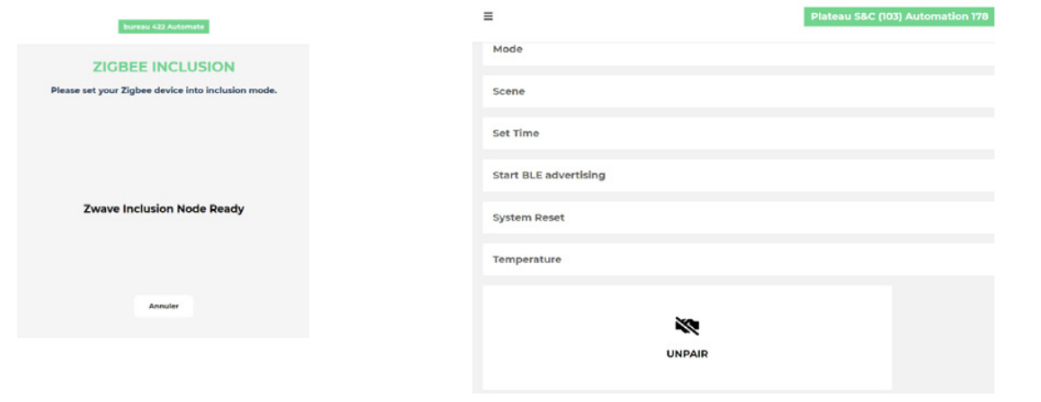

1. Sélectionner votre thermostat à pairer sur le CEOS Manager et cliquer sur Pairer.
2. Alimenter le thermostat à pairer.
3. Au bout de quelques secondes, le message « Zigbee inclusion » apparaîtra. Attendre la fin du processus de pairing, puis quelques secondes encore que l’icône « dépairer » apparaisse.
L’indication « zb », qui s’affiche dans le coin inférieur gauche de l’écran du thermostat indique qu’il s’est pairé avec succès au CEOS.
Exclusion :
Il existe 2 façons de dépairer le thermostat :

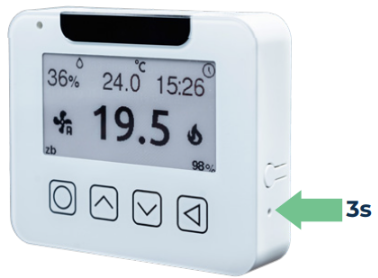

1ère technique :
Insérer pendant 3s un embout dans le pinhole et vérifier que l’indice «zb» dans le coin inférieur gauche disparaisse.
Cette technique permet de dépairer un thermostat pairé sur un CEOS non accessible. Le thermostat apparaîtra toujours comme pairé sur ce même CEOS.
Si l’objectif est de dépairer un thermostat afin de le repairer sur le même CEOS, la deuxième technique est à privilégier.

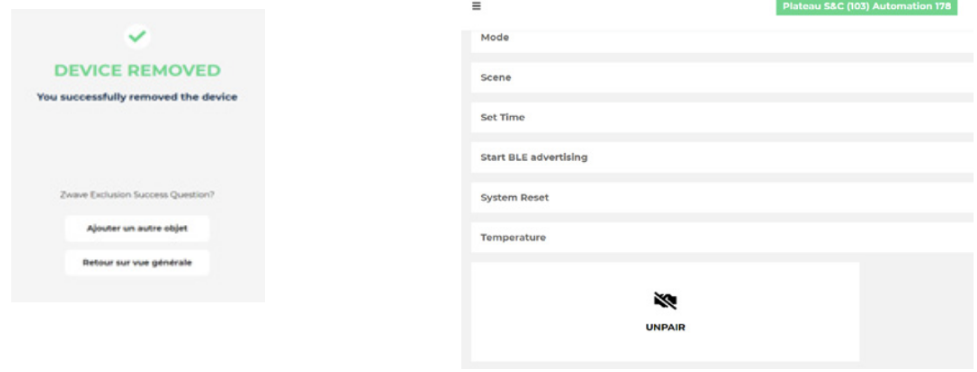

2ème technique :
1. Alimenter le thermostat à dépairer.
2. Sélectionner votre thermostat à dépairer sur le CEOS Manager et cliquer sur Dépairer.
3. Au bout de quelques secondes, le message « Device Removed » apparaîtra.
L’indication « zb », qui était affichée dans le coin inférieur gauche de l’écran du thermostat disparaitra.
Liste des propriétés
Température (°C ou °F)
Humidité (%)
Mode (Chaud, Froid, Ventilation, Arrêt)
Consigne Chaud (°C ou °F)
Consigne Froid (°C ou °F)
Vitesse de ventilation (Auto, Bas, Moyen, Haut)
Luminosité (Lux)
Vérification du bon fonctionnement
Se référer au lien Tester un device
1. Depuis le Portail hypervision S&C :
- Envoi d'un mode
- Envoi d'une T°C de consigne
- Envoi d'une vitesse de ventilation
Les données envoyées depuis le portail doivent être prises en compte sur le thermostat.
1. Depuis le thermostat :
- Envoi d'un mode
- Envoi d'une T°C de consigne
- Envoi d'une vitesse de ventilation
Les données envoyées depuis le thermostat doivent être prises en compte sur le portail.
Astuces

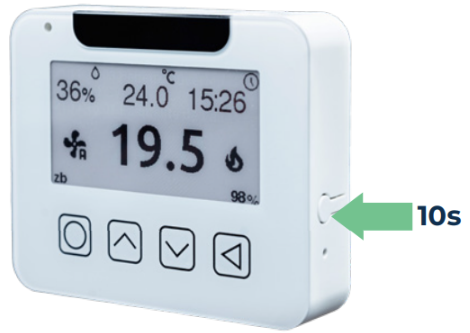

Reset :
Le reset permet de vider la mémoire du thermostat de zone infrarouge.
Insérer un embout pendant 10s dans le pinhole.

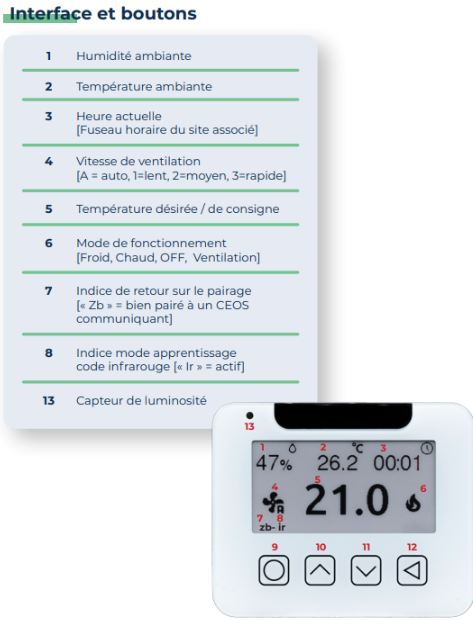

Utilisation :
9 - Bouton On/Off
Un appui long (3sec) sur cette touche permet de passer en mode OFF.
Un appui bref sur cette même touche permet de revenir dans le mode précédent.
10 - Flèche vers le haut
En mode « Heating » ou « Cooling » cette touche permet d’augmenter la température de
consigne.
Pendant 3 secondes après un ou deux appuis sur la touche (13) :
- Modifier le mode de fonctionnement (OFF, Cooling (Froid), Heating (chaud), Ventilating
(ventilation)).
- Modifier la vitesse de ventilation (A = auto, 1=Low, 2=Medium, 3=High)
11- Flèche vers le bas
En mode « Heating » ou « Cooling » cette touche permet de diminuer la température de
consigne.
Pendant 3 secondes après un ou deux appuis sur la touche (13) :
- Modifier le mode de fonctionnement (OFF, Cooling (Froid), Heating (chaud), Ventilating
(ventilation)).
- Modifier la vitesse de ventilation (A = auto, 1=Low, 2=Medium, 3=High).
12 - Flèche menu (flèche vers la gauche)
Un appui bref permet de passer en mode sélection du MODE (des flèches apparaitront pendant 3sec autour de l’icône (6)).
Un deuxième appui dans les 3sec permet de passer en mode sélection de la VITESSE DE VENTILATION (des flèches apparaitront pendant 3sec autour de l’icône (4)).
Un appui long (3sec) permet d’activer le mode apprentissage de code infrarouge
pour l’état actuel du thermostat.
L’indice « ir » (8) sera visibile lorsque celui-ci sera actif (développé dans la section Apprentissage des codes IR)
Apprentissage des codes IR :
Pour passer le thermostat en mode apprentissage, il suffit d’appuyer 3sec sur la touche Menu . Le pictogramme «ir» va alors apparaitre dans le coin inférieur gauche de l’écran (8).
Vous aurez alors 5 sec pour envoyer le code à apprendre avec la télécommande d’origine de l’unité intérieure.
Lorsque le code a bien été reçu, le pictogramme «ir» disparait.
ATTENTION : Pour les télécommandes DAIKIN références : ARC466A66 et ARC466A67, il convient de vérifier la version du SC-AR-02.
Pour être compatible, la version doit être "arke1101" ou supérieure.
Vous pouvez également utiliser une télécommande IR DAIKIN plus ancienne (vérifier au préalable que cette dernière pilote bien votre unité intérieure).
