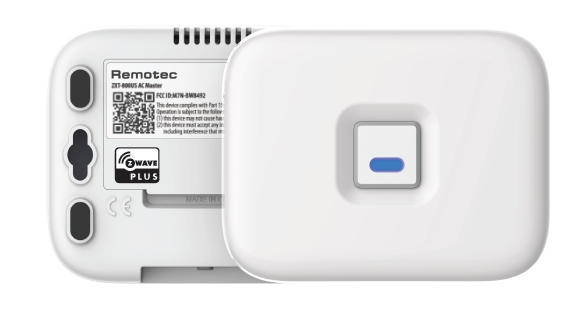

Informations générales
Protocole : Z-Wave
Dimensions : 90mm × 70mm × 25.5mm
Poids : 70g
Alimentation : USB DC 5V - Batteries AAA * 3 pcs
Procédure d'inclusion / exclusion
Inclusion :
1- S'assurer que le device est alimenté.
2- Se rendre sur le manager : https://ceos-XXXX.local
3- Se rendre dans "devices" puis lancer le pairing
4- Appuyer une fois sur le bouton "Prog" situé à l'arrière du module
Exclusion :
1- Se rendre sur le manager : https://ceos-XXXX.local
2- Se rendre dans "devices" puis lancer le dépairage
3- Appuyer une fois sur le bouton "Prog" situé à l'arrière du module
Liste des propriétés
Mode (Chaud, Froid, Ventilation, Arrêt)
Vitesse de ventilation (Auto, Bas, Moyen, Haut)
La température (°C ou °F)
La température de consigne (chaud/froid)
Choix du modèle de l'unité intérieure
Temps d'intervalle de remontée de la température
Offset T°C sonde (X*0.1°C)
Vérification du bon fonctionnement
Se référer au lien Tester un device
1. Depuis le Portail hypervision S&C :
- Envoi d'un mode
- Envoi d'une T°C de consigne
- Envoi d'une vitesse de ventilation
Les données envoyées depuis le portail doivent être prises en compte sur le thermostat.
2. Depuis le thermostat :
- Envoi d'un mode
- Envoi d'une T°C de consigne
- Envoi d'une vitesse de ventilation
Les données envoyées depuis le thermostat doivent être prises en compte sur le portail.
3. Important:

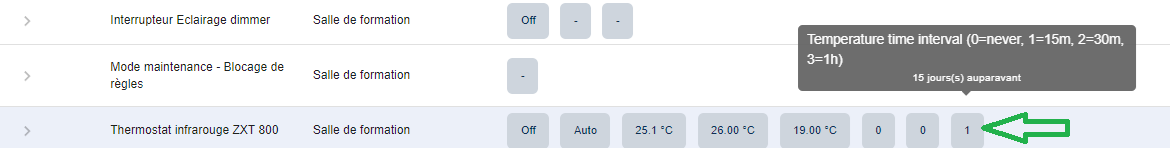

Il sera nécessaire de modifier le paramètre "Temperature time interval (0=never, 1=15mn, 2=30mn, 3=1h)" sur le portail et saisir 1 (remontée des infos toutes les 15mn). Si ce paramètre n'est pas renseigné, le device se mettra en veille et il ne pourra plus accepter des commandes via le portail.
Si c'est déjà le cas, réveiller le ZXT en appuyant sur le bouton "prog" puis renseigner le paramètre "Temperature time interval"
Astuces
Factory reset :
Rester appuyé sur le bouton « PROG » pendant au moins 10 secondes (la LED s’allumera 5 secondes puis clignotera 2 fois et restera éteinte après le processus de réinitialisation complet).
Apprentissage des codes IR :
1- Par l'application avec la bibliothèque de code
-Télécharger l'application "Conexum ZXT-800"
-Connecter le ZXT-800 à l'application :
-Cliquer sur "Add extender" via l'application puis cliquer 3 fois sur le bouton "Prog" du ZXT.
-Cliquer sur le device reconnu et faite "add device". Vous pouvez lui apprendre les codes via la télécommande ou vous rendre dans la bibliothèque de codes.

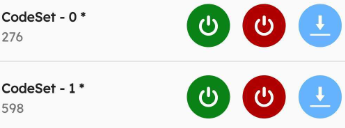

-Pour la bibliothèque de codes, sélectionner "cloud library"
-En sélectionnant la marque, vous pourrez ainsi sélectionner les codes correspondants.
Une fois le code trouvé, il suffira de télécharger le modèle concerné. Il est important de télécharger le modèle via l'app avant de sélectionner le numéro sur le portail d'Hypervision.
2- Apprentissage des codes en mode "manuel"
-Télécharger l'application "Conexum ZXT-800"
-Connecter le ZXT-800 à l'application :
-Cliquer sur "Add extender" via l'application puis cliquer 3 fois sur le bouton "Prog" du ZXT.
-Cliquer sur le device reconnu et faite "add device". Sélectionnez "Learning from Remote"
-Renseigner la marque
-Sélectionner l'action à apprendre au ZXT
-Cliquer sur "Start learning" (le ZXT se mettra alors en mode apprentissage) et envoyer la commande via la télécommande
-Lancer l'apprentissage des codes restants
-Cliquer sur "Finish"
Les codes seront alors paramétrés dans le ZXT
- zxt800.pdf3 Mo
- ZXT-800_code_list_V1.02.pdf100 ko
