Alimentation
Pour alimenter électriquement l'AIDOO AZAI6ZWXDA1, 2 possibilités :
1. AIDOO placé à proximité de l'unité intérieure :

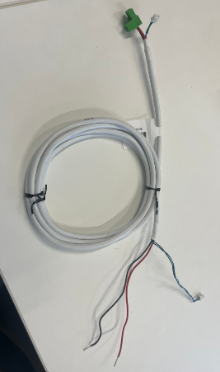

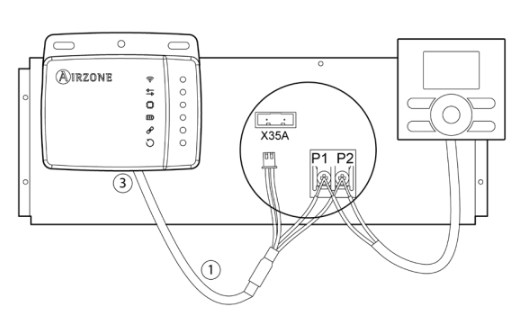

L'AIDOO sera alimenter, par l'intermédiaire du câble fourni, directement par le port X35A de la carte électronique de l'unité intérieure comme suit :
2. AIDOO placé à proximité de la télécommande :
Ce type de montage nécessite une alimentation externe référence AZAI6ACCPOW (vendu séparément).
1. Retirer le connecteur orange livré avec l’alimentation 230V/12V ;
2. Brancher sur les bornes repérées “rouge” et “noire” du connecteur 4 broches livré avec l’AIDOO les 2 fils rouge et noir de l’alimentation externe :
3. Les fils bleu et marron seront à reliés au 230V ;
4. Relier les fils “rouge” et “noir” du câble fourni avec l’AIDOO sur le bus de la télécommande, borne P1 et P2 (non polarisés) :
5. Les 2 fils bleu et vert avec connecteur ne seront pas utilisés dans ce cas.
Problème télécommande avec "commande externe" (
ou
)

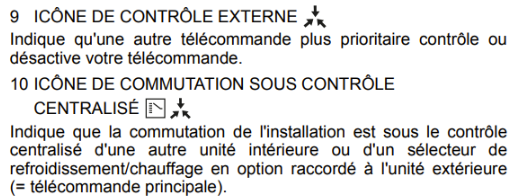

Signification des icônes :
Cela veut dire que l'unité intérieure est pilotée par une télécommande ou par un sélecteur été/hiver souvent présent sur les sites anciens.
Pour que le pilotage par l'AIDOO fonctionne correctement, il faut modifier un paramètre de la télécommande afin de ne plus prendre en compte ce type de contrôle (voir notice de la télécommande et/ou mainteneur du site).
Astuces

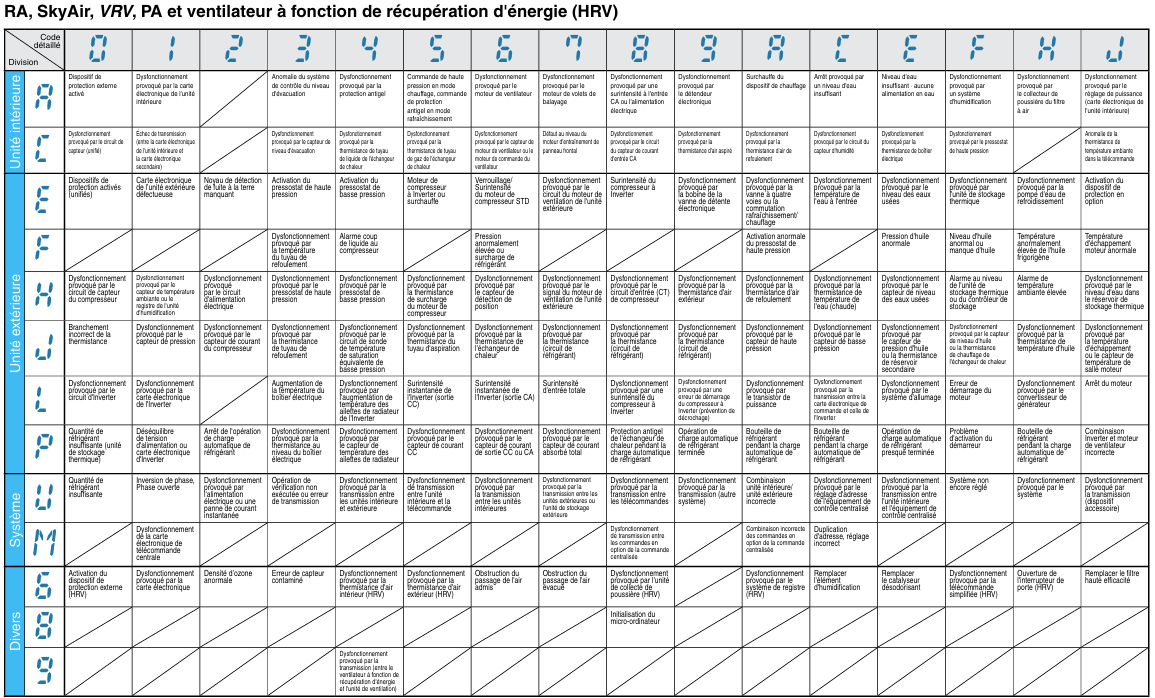

Retrouver ci-dessous les codes erreurs télécommandes :
- 250.CODESDYS.17.pdf400 ko
