Méthodologie de déploiement de la solution Smart & Connective

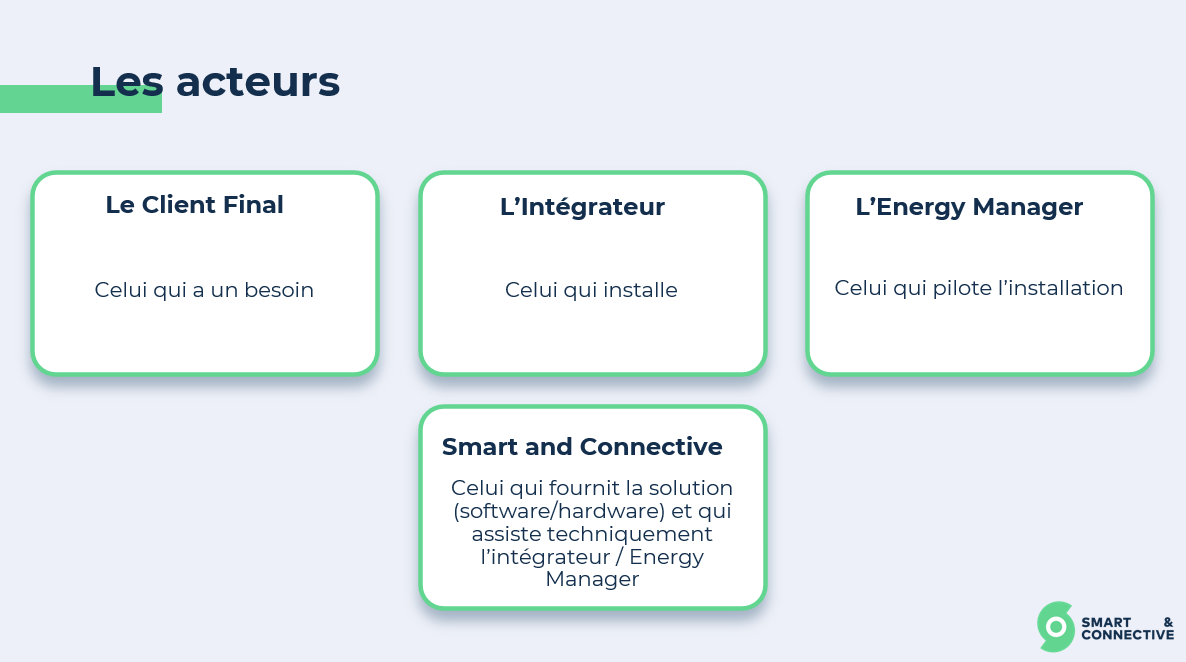

1. Les acteurs

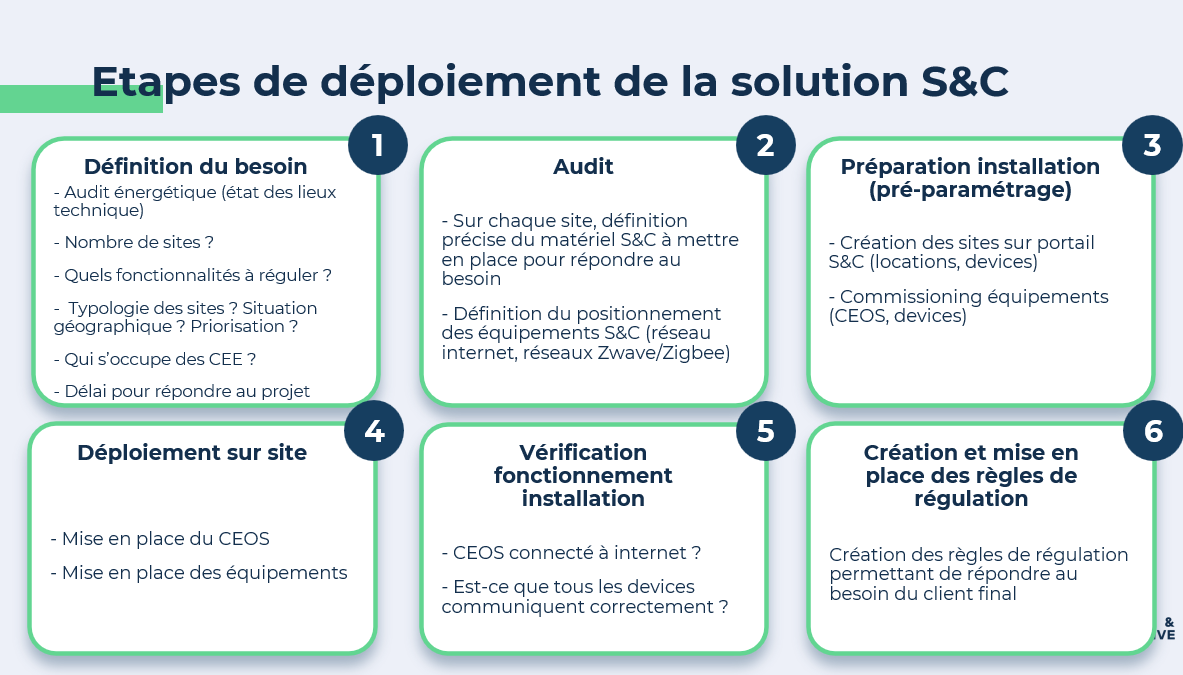

2. Etapes de déploiement de la solution S&C

• Etape 1 : Définition du besoin (qu'est ce que veut le client, de quels éléments est composé son/ses bâtiment(s), quelle classe de GTB veut-il atteindre...). Cette étape est cruciale car elle va permettre de définir précisément le matériel à mettre en place pour atteindre l'objectif fixé par le client.

• Etape 2 : L'audit du/des sites à équiper. Cette étape devra se dérouler au regard de ce qui a été défini à l'étape 1.
  • Inventaire des équipements à piloter :

Une liste exhaustive des équipements devra être établie en recueillant le maximum d'informations les concernant :

• • • Marque/Fabricant
    • Référence
    • Caractéristiques techniques (ex : pour l'éclairage, puissance à piloter)
    • Emplacement géographique

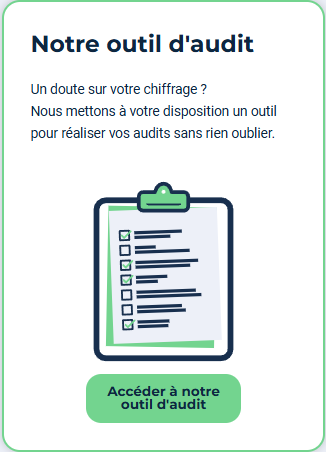

Un outil d'aide aux choix du matériel S&C est à votre disposition depuis votre espace intégrateur.

A l'issue de cette étape, l'idéal serait d'avoir la liste complète des devices S&C nécessaire au pilotage de l'installation répondant aux exigences fixées à l'étape 1.

Un plan d'implantation de chaque devices S&C sera également recommandé. Il permettra d'avoir une idée précise du maillage réseau Zwave/Zigbee en prenant en compte l'environnement d'installation (obstacles, distances) et ainsi anticiper les zones "mortes" (zone où les signaux Zwave/Zigbee seront potentiellement affaiblis, voir Atténuation d'un signal radio). Les répéteurs Zwave/Zigbee pourront alors être ajoutés à la liste des devices à installer (voir Répéteurs). Il sera également très utile lors de l'étape 3 notamment pour la création du/des site(s).

• • Type de connexion internet pour l'automate CEOS :

Il conviendra de définir le type de connexion internet qui sera utilisée pour le/les automate(s) CEOS.

• • • Clé 4G : emplacement du/des CEOS afin de définir la qualité de la connexion (éviter les zones blanches). Des tests préalables sont recommandés.

      Pour information, les automates consomment pour la grande majorité environ 500mo/mois, mais cela dépend des types de device pairés. En effet, certains devices (comme les compteurs d'énergie) actualisent leurs données très fréquemment, faisant monter la consommation de données du CEOS à 3go (cas extrême rencontré).

    • WIFI : emplacement du/des CEOS afin de définir la qualité de la connexion (éviter les zones blanches). Des tests préalables sont recommandés.

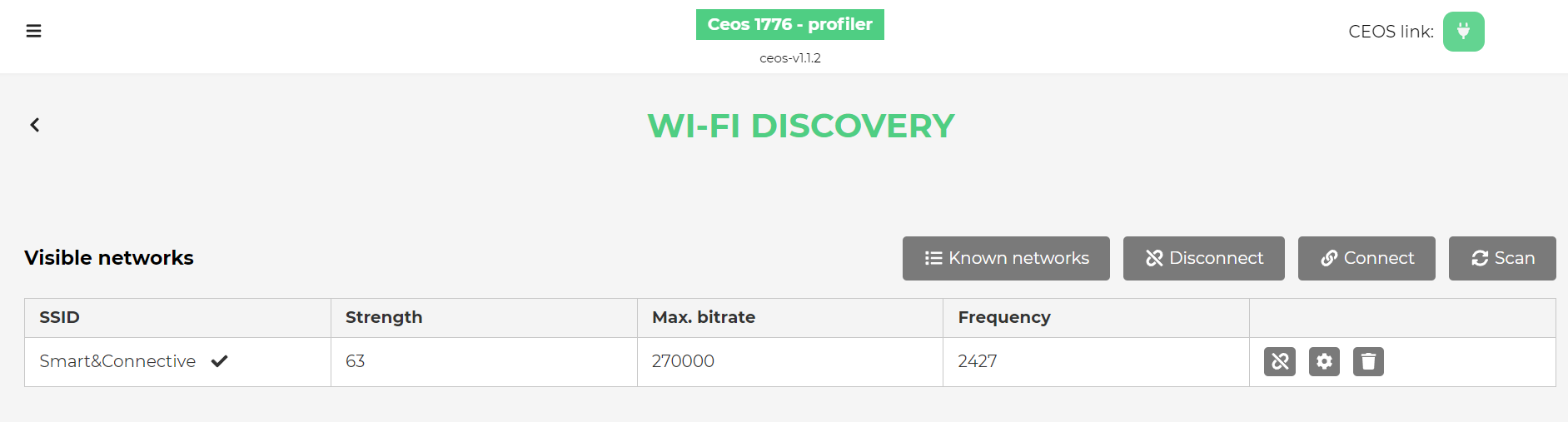

Important : la force du signal Wifi devra être > 60 afin d'assurer une stabilité suffisante de la connexion internet. Vous pourrez retrouver cette information depuis le CEOS MANAGER -> Wi-Fi -> colonne "Strengh"

• • • ETHERNET/WIFI : dans certains cas, des exigences particulières des DSI sur les site clients peuvent être exprimées (ouverture des ports de communication CEOS, IP fixe, filtrage MAC Adress...).

Pour cela, vous pouvez vous référer aux articles CEOS - Connexion réseau du ceos / Sécurité - Informations sur les connexions réseaux du CEOS

Pour récupérer les MAC Adress, vous pouvez vous référer à l'article Récupération MAC Address

• Etape 3 : Préparation de l'installation. Cette étape, qui peut être réalisée au bureau en amont de l'installation sur site, consistera, depuis le portail d'hypervision :
  • Création du/des site(s) (Nom, label, nombre d'étages, de pièces, nommage des étages et des pièces)
  • Création des automates et des devices associés (Nombre et emplacement des automates/devices, type de devices, nommage des devices...)
  • Enregistrement des CEOS
  • Affectation des CEOS sur leurs sites respectifs
  • Installation des CEOS (voir Procédure d'installation simplifiée)
  • Pairage des devices (voir Procédure d'installation simplifiée)
  • Tests du fonctionnement des devices (voir Tester un device)

• Etape 4 : Déploiement sur site. A l'issue des étapes précédentes, l'installation peut être déployée sur site.

• Etape 5 : Vérification du fonctionnement de l'installation. Cette étape permet de valider qu'une fois le/les CEOS et devices installés à leurs emplacements finaux fonctionnent correctement.

Il conviendra pour cela de tester le fonctionnement de l'ensemble des CEOS et devices associés (remontées de données sur le portail d'hypervision, envois de commandes depuis le portail, envois de commandes depuis chaque devices). Vous pouvez vous référer à l'article Tester un device et à l'article concernant chaque device installé (paragraphe sur comment tester le device en question).

• Etape 6 : Création et mise en place des règles de régulation. Une fois l'installation terminée et testée, cette étape consiste à mettre en place les règles de régulation énergétique visant à répondre aux critères de performances et/ou réglementaires définis à l'étape 1.

Un certain nombre de modèles de règles est disponible sur l'article Modèles de règles.

Si pour répondre aux besoins vous avez la nécessité de créer des règles personnalisées, il conviendra de respecter le process de test des règles avant de les déployer sur site (voir article Tester une règle).
