Informations générales
Protocole : Z-Wave
Dimensions : 45mm х 45mm х 25mm
Classe IP : IP20
Poids : 45g
Alimentation : 230V - 50Hz
Charge résistive maximale : 16A - 3600W
Température de fonctionnement : 5°C - 40°C

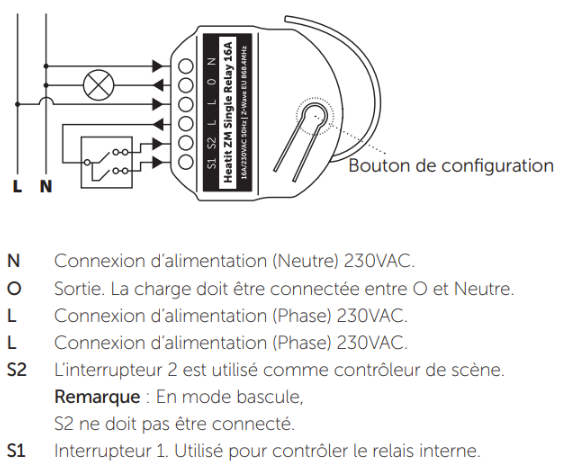

Schéma de câblage :
Liste des propriétés
Switch [On/Off]
Electric Consumption [kWh]
Electric Consumption [W]
Reset accumulated values [On/Off]
Relay : State After Power Failure [0 = Off / 1 = On / 2 = Previous stateState]
Switch Type [0 = Momentary switch / 1 = Toogle switch]
Heat sensor status [0 = Idle / 2 = Overheating detected]
Over-load status [0 = Idle / 8 = Overload detected]
Output type [0 = NO, default / 1 = NC]
Vérification du bon fonctionnement
Se référer au lien Tester un device
1. Depuis le Portail hypervision S&C :
- Envoi d'une commande On
- Envoi d'une commande Off
Les données envoyées depuis le portail doivent être prises en compte sur le relais
Astuces
Inclusion/exclusion :
Pour démarrer le processus d'inclusion/exclusion, appuyez sur le bouton de configuration 3 fois en successions rapides. La LED s'allumera en vert pendant 3 secondes si l'ajout/suppression est réussi.
L'appareil est maintenant prêt à être utilisé avec les paramètres par défaut.
Si l'ajout/suppression échoue, la LED s'allumera en rouge pendant 3 secondes.

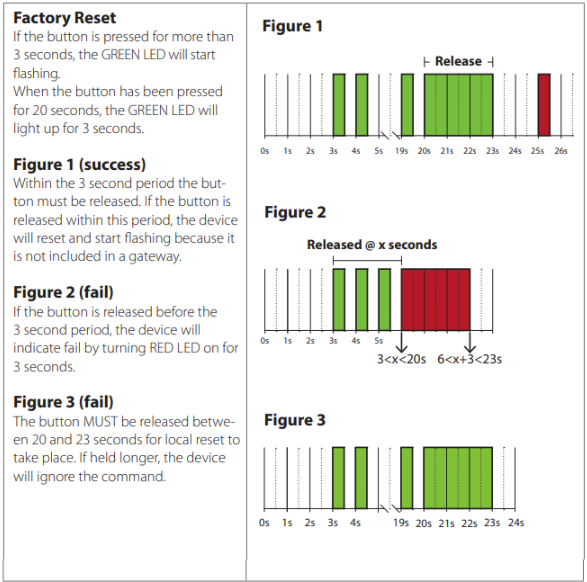

Factory reset :
Appuyez et maintenez le bouton de configuration. Après 3 secondes, la LED commencera à clignoter en vert. Après 20 secondes, la LED cessera de clignoter et émettra une lumière constante. Vous pourrez à ce moment là relâcher le bouton.

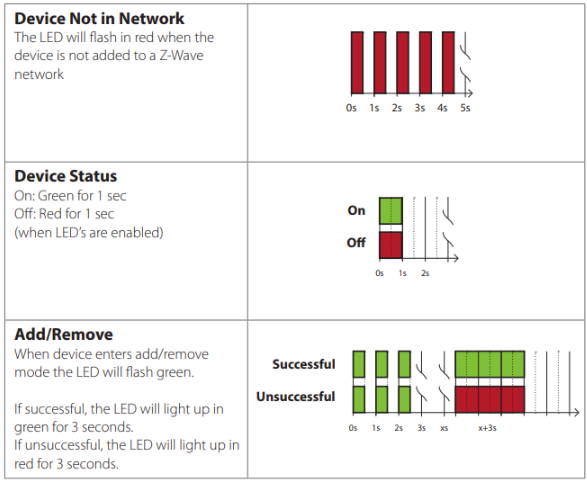

Significations de la LED interne :
