Attention, pour fonctionner, le ZM Thermostat à obligatoirement besoin qu'une sonde de température soit reliée (sonde fournie ou sonde déportée, référence "Heatit External Room Sensor") . En effet, ce module dispose d'une régulation interne, c'est à dire qu'une fois installé, il vous suffit de sélectionner le mode Off/Heating et la température de consigne. (A l'opposé, sans cette régulation, il aurait été nécessaire d'ajouter au minimum une règle qui allume le relais en dessous d'une certaine température mesurée par un autre équipement, ainsi qu'une règle qui éteint le relais, pour obtenir une régulation très basique).
Pour un usage où il n'est pas nécessaire que le thermostat gère la régulation en interne (Ou si vous ne voulez catégoriquement pas installer la sonde), veuillez utiliser le ZM Relay.
Informations générales
Protocole : Z-Wave
Dimensions : 46mm х 45mm х 25mm
Classe IP : IP20
Poids : 45g
Alimentation : 230V - 50Hz
Charge résistive maximale : 16A - 3600W
Température de fonctionnement : 5°C - 40°C

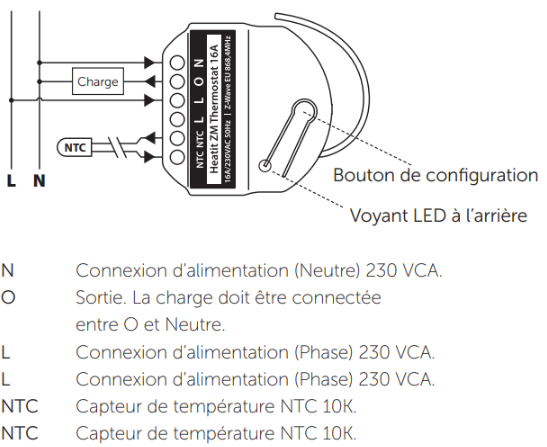

Schéma de câblage :
Liste des propriétés
Température mesurée [°C]
Thermostat mode [Off/Heating]
Setpoint Heating [°C]
Puissance instantanée [W]
Consommation électrique [kWh]
RAZ Consommation électrique [On/Off]
Etat fonctionnement [Etat fonctionnement (0 = Off / 1 = On)]
Hystérésis [X*0.1°C]
Offset mesure T°C [X*0.1°C]
Vérification du bon fonctionnement
Se référer au lien Tester un device
1. Depuis le Portail hypervision S&C :
- Vérification de la remontée de la température mesurée
- Envoi d'un mode (Off/Heating)
- Envoi d'une T°C de consigne
Les données envoyées depuis le portail doivent être prises en compte sur le module thermostat.
Astuces
Inclusion/exclusion :
Pour démarrer le processus d'inclusion/exclusion, appuyez sur le bouton de configuration 3 fois en successions rapides. La LED s'allumera en vert pendant 3 secondes si l'ajout/suppression est réussi.
L'appareil est maintenant prêt à être utilisé avec les paramètres par défaut.
Factory reset :
Appuyez et maintenez le bouton de configuration. Après 3 secondes, la LED commencera à clignoter en vert. Après 20 secondes, la LED commencera à clignoter rapidement en vert pendant 5 secondes. Vous pourrez à ce moment là relâcher le bouton.

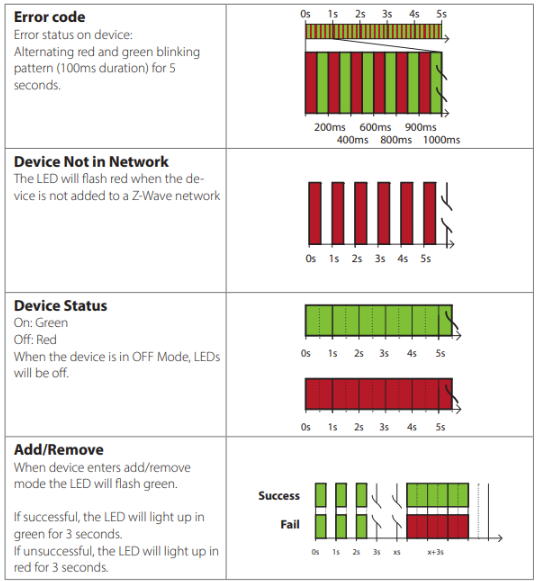

Significations de la LED interne :
Caractéristiques de sécurité :
Les fonctionnalités de sécurité de l'appareil rendent l'appareil sûr à utiliser et avertissent l'utilisateur de tout comportement inattendu de l'appareil, tel qu'une surcharge ou une surchauffe.
Si cela se produit, le thermostat éteint le relais et commence à clignoter en rouge et vert jusqu'à ce que la ou les erreurs soient résolues et que l'appareil ai été débranché et rebranché du secteur. Selon le type d'erreur, les valeurs de température suivantes seront envoyées :
• 121°C = Surchauffe
• 122°C = Surcharge
• 123°C = Capteur en court-circuit
• 124°C = Capteur non connecté
