Les CEOS remontent un rapport de diagnostics toutes les 30 minutes. Ces diagnostics contiennent des informations relatives à l'état de santé général du CEOS, de ses équipements pairés ainsi que des informations sur la qualité des réseaux Z-Wave et Zigbee.
Affichage des éléments de diagnostic
Les informations remontées par le CEOS sont visible aux endroits suivants :
- Widget multi site - Statut de santé des CEOS
- Widget multi site - Status de communication des équipements
- Widget site - Statut de santé des CEOS
- Widget site - Status de communication des équipements
- Page de l'automate (Section Sites > SITE sélectionné > onglet Equipement > clic sur la ligne d'un automate)
- Rapport de diagnostic (Page de l'automate > Actions > Diagnostics )
- Tableau de maillage Zigbee et Z-wave (Page de l'automate > Outils > Afficher le maillage radio)
- Carte du maillage Zigbee et Z-wave (Page de l'automate > Outils > Carte du maillage radio)
Actualisation du diagnostic

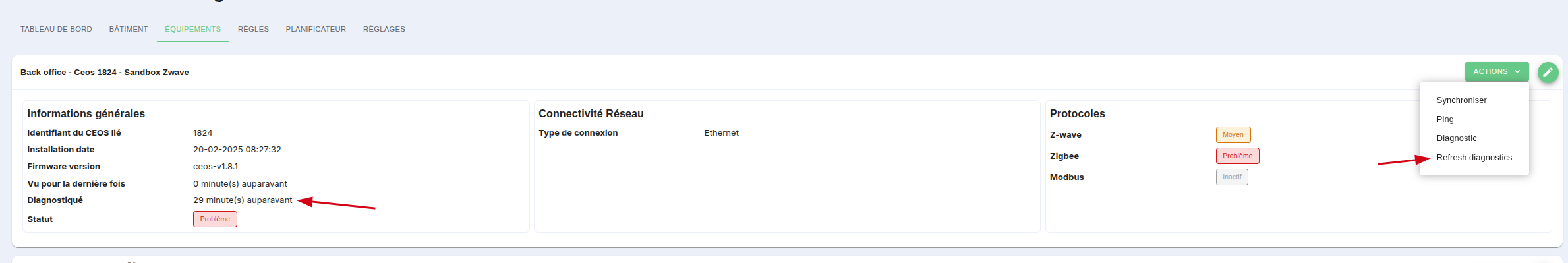

Le CEOS envoi un rapport de diagnostic toutes les 30 minutes par défaut, mais il est possible de rafraîchir ce rapport en utilisant le bouton Actions > Rafraîchir les diagnostics depuis la page de l'automate.
La date de réception du dernier diagnostic est affiché dans le bandeau d'informations générales de l'automate

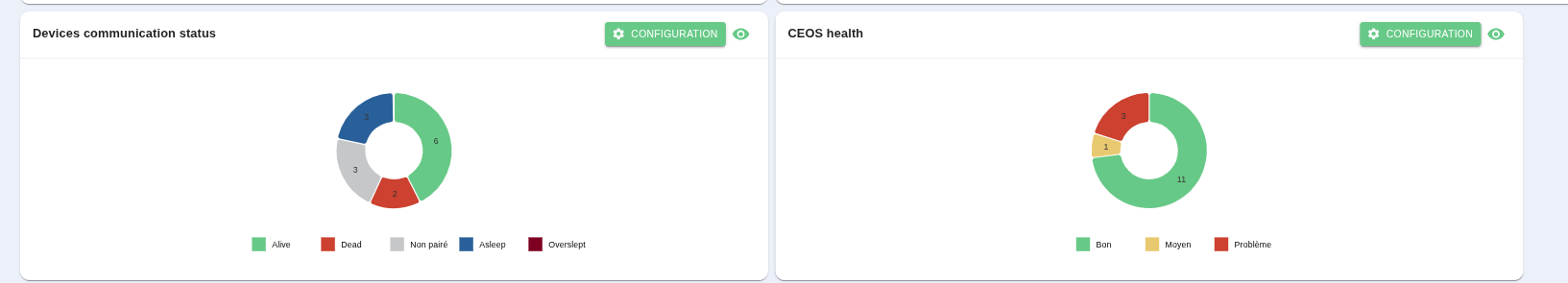

Widgets
Quatres widgets permettent d'afficher les informations relatives aux diagnostics des CEOS.
Multisite et Site :
- Statut de santé des CEOS : Permet de visualiser l'état de santé général des CEOS sélectionnés. L'état de santé général est calculé selon l'ensemble des paramètres de diagnostic (connectivitée, statut des équipements radios, modbus, ...)
- Statut de communication des équipements : Permet de visualiser les statuts (vivants, Non communicant, Endormi, ... ) de l'ensemble des équipements Z-wave et Zigbee des automates séléctionnés.
Cliquer sur l’œil permet d'afficher une liste détaillée des éléments.
Page de l'automate

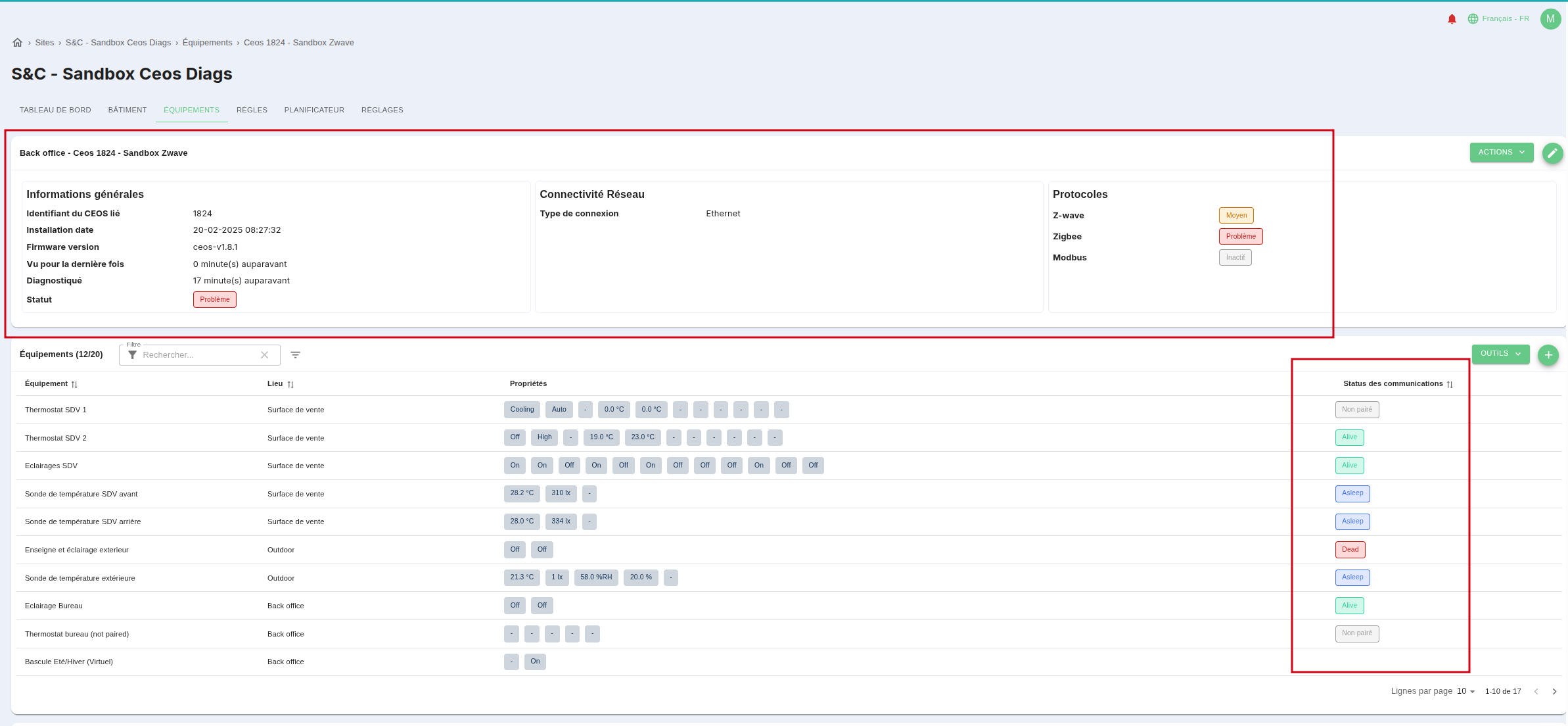

Bandeau d'état général de l'automate
Ce bandeau affiche des informations générales sur l'automate tels que :
- Identifiant du CEOS liée
- Date d'installation
- Version Firmware du CEOS
- Date où le CEOS a communiqué pour la dernière fois
- Date de remontée du dernier diagnostic
- Statut (statut général calculé a partir des l'ensemble des donnés de diagnostic du CEOS
- Connectivité réseau
- Ethernet
- Wi-Fi :
- Nom du réseau
- Force du signal
- Statuts des protocoles de communications :
- Z-wave : statut général du Z-wave
- Zigbee : statut général du Zigbee
- Modbus : statut général du Modbus
Statuts des communications :
Affiche l'état des équipements de l'automate :
- Alive : L'équipement était vivant au moment du rafraîchissement des diagnostics
- Dead : Lors du rafraîchissement, un test est fait pour chacun des équipements, cela signifie que l'équipement n'a pas répondu.
- Asleep : Un équipement sur batterie aura le statut asleep, en effet, les équipements à batterie ne peuvent pas être testés par le CEOS, ceux ci se réveillent uniquement lorsqu'ils ont de nouvelles valeurs à remonter où lorsque l'on procède à un réveil manuel de l'équipement. Il est donc possible de réveiller l'équipement, rafraîchir les diagnostics et survoler le statut Asleep pour vérifier l'heure de dernière communication.
- Overslept : Un équipement sur batterie n'ayant pas été vu depuis plus de 24h sera considéré comme dead.
- Non pairé : L'équipement n'a pas encore été pairé au CEOS.

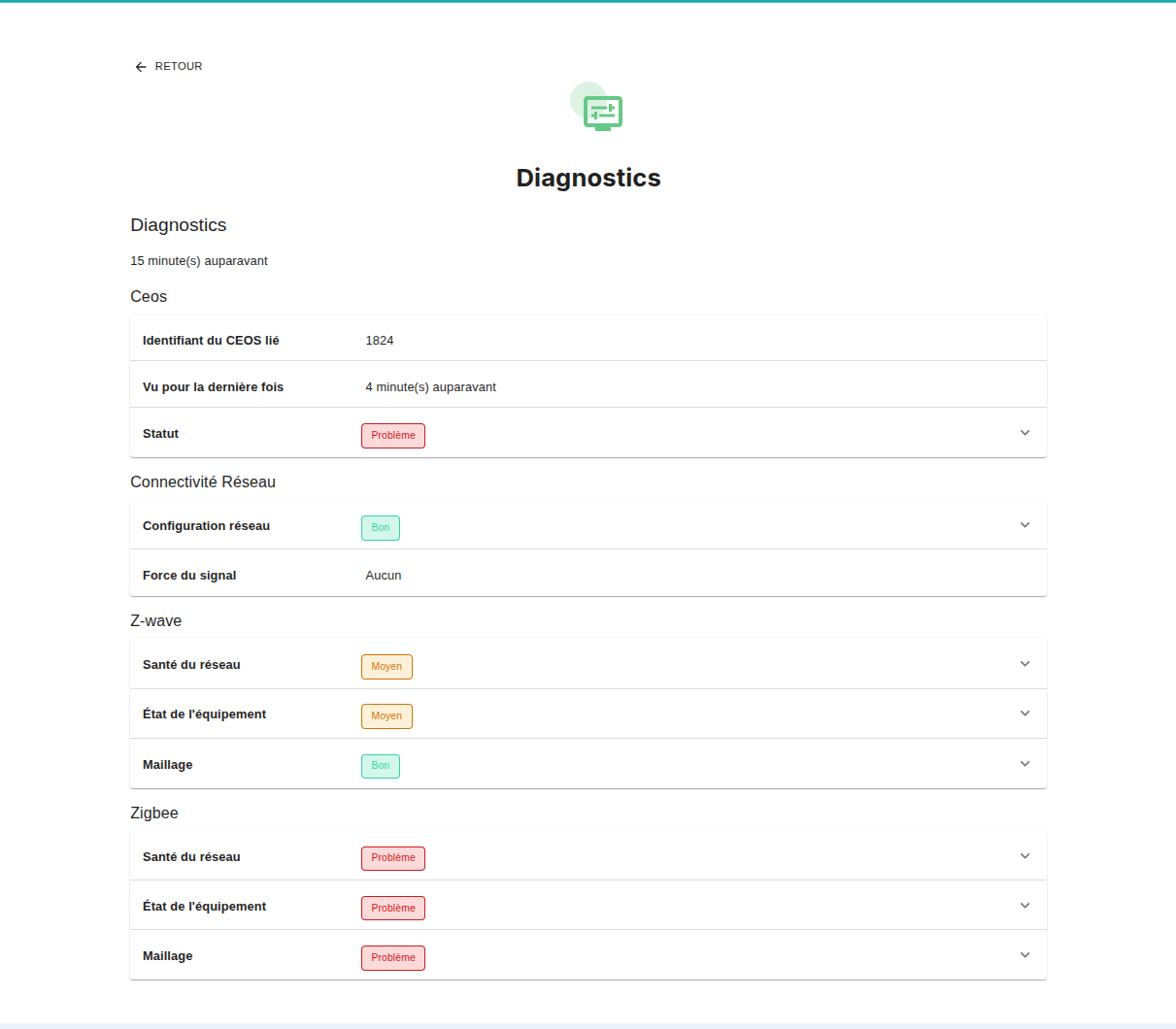

Rapport de diagnostic
Zigbee et Z-Wave
- Santé du réseau :
- Bon : Etat des équipements et maillage BON
- Moyen : Un des deux statut n'est pas MOYEN
- Problème : Un des deux status est MAUVAIS
- Etat des équipements :
- Bon : Tous les équipements sont Alive
- Moyen : 1 ou 2 équipements sont DEAD ou OVERSLEPT
- Problème : Plus de 2 équipements sont DEAD ou OVERSLEPT
- Maillage :
- Bon : 70 à 100% des équipements ont un bon maillage
- Moyen : Plus de 30% des équipements ont un mauvais maillage
- Problème : Plus de 70% des équipements ont un mauvais maillage
Le maillage d'un équipement est calculé selon son nombre de voisin au sein du réseau. Pour être considéré comme correct, un équipement doit soit :
-Etre en communication directe avec le CEOS
-Avoir deux voisins qui eux sont en communications directe
-Avoir au moins trois voisins
Connectivité Réseau
Le statut de la configuration réseau sera considéré mauvais si :
-Wi-Fi et Ethernet sont activés en même temps
-Moyen si la force du signal Wi-Fi est inférieure à 80%
-Mauvais si la force du signal Wi-Fi est inférieure à 60%
Status général
Le statut général est le résultat de l'agrégation des autres sous-statuts.

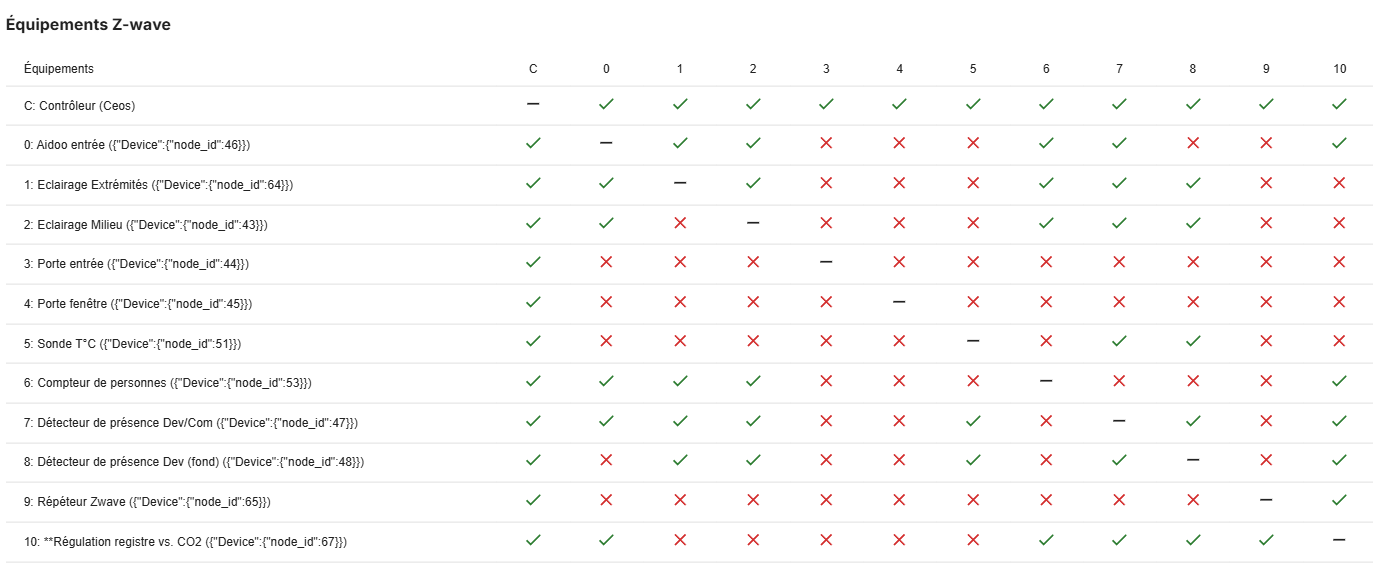

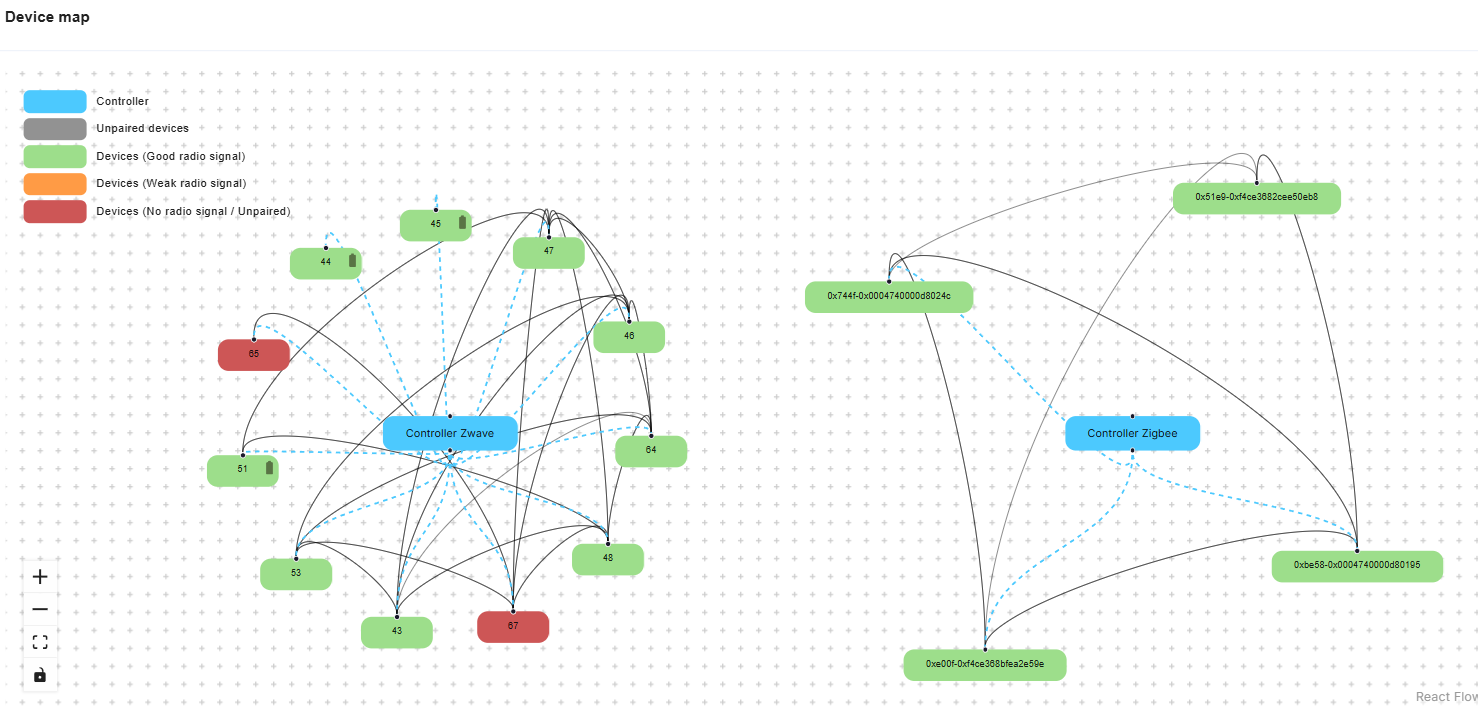

Tableau et carte du maillage radio
Bien que les statuts calculés par le CEOS lui même intègrent toutes les informations nécessaires.
Les deux Outils suivants permettent une analyse approfondi de l'état des réseau Z-Wave et Zigbee.
L'ajout d'un répéteur dans le réseau permet généralement d'améliorer la solidité du maillage.
Récupération d'un rapport de diagnostic au format PDF.
Depuis l'onglets sites. En sélectionnant un (ou plusieurs) site, puis en cliquant sur Outils > Générer le rapport de santé, cela vous permettra de télécharger un rapport de santé détaillé de l'ensemble des CEOS du/des sites sélectionnés.
