AIRZONE - Aidoo Pro (AZAI6WSPxxx) - Intégration Modbus TCP/IP

Informations générales

Protocole : Modbus TCP/IP

Alimentation :  12V DC

Température de fonctionnement : 0°C / 45°C

Classe IP : 41

Poids : 130 g

Dimensions : 92x80x29mm

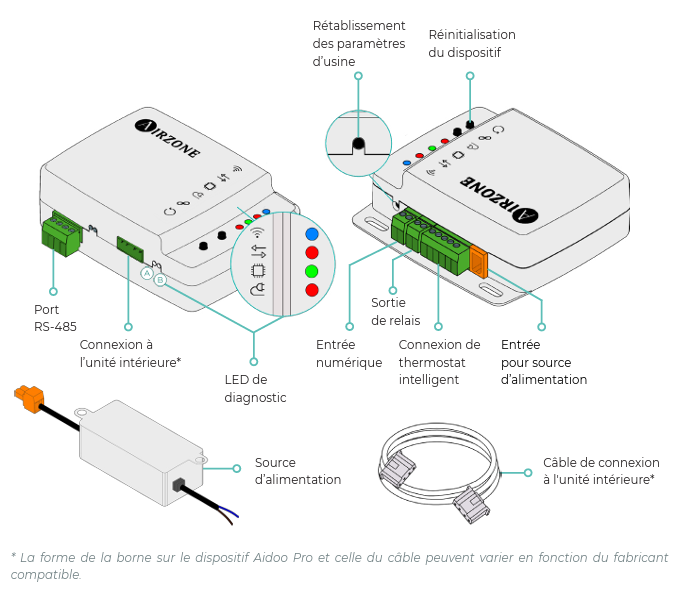

Schéma de câblage :

Procédure d'installation

Etape 1 : Airzone Cloud

1. Télécharger l'application "Airzone Cloud" - App Store / Play Store
2. Créer un compte
3. Suivre la procédure de configuration avancée Bluetooth sur ce lien
4. Une fois connecter à l'AIDOO en bluetooth, paramétrer la connexion Wi-fi
5. Une fois connecté en Wi-fi, aller dans "Configurer unité"

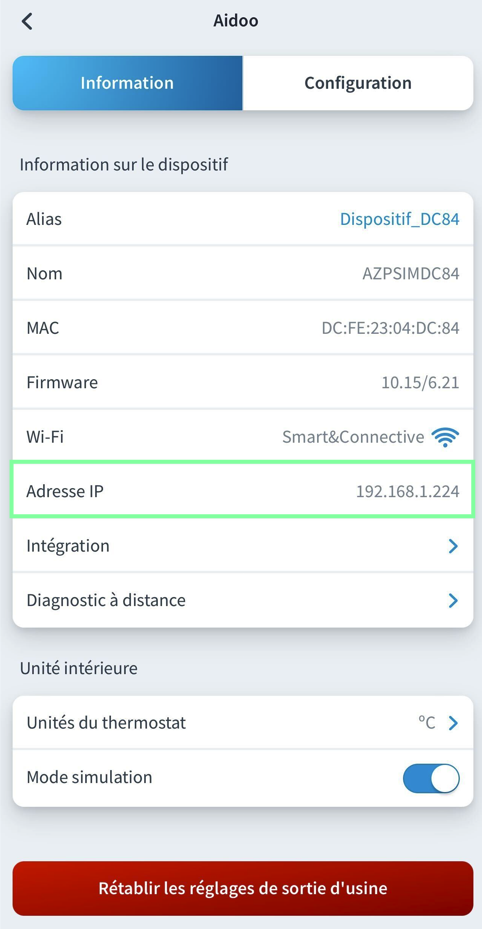

6. Récupérer "Adresse IP" (elle sera nécessaire pour la configuration sur le portail d'hypervision S&C)

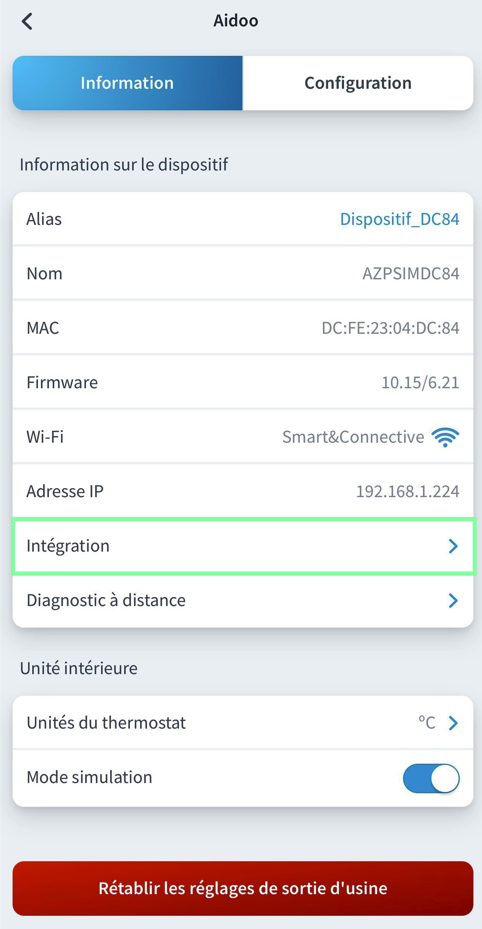

7. Aller ensuite dans "Intégration"

8.

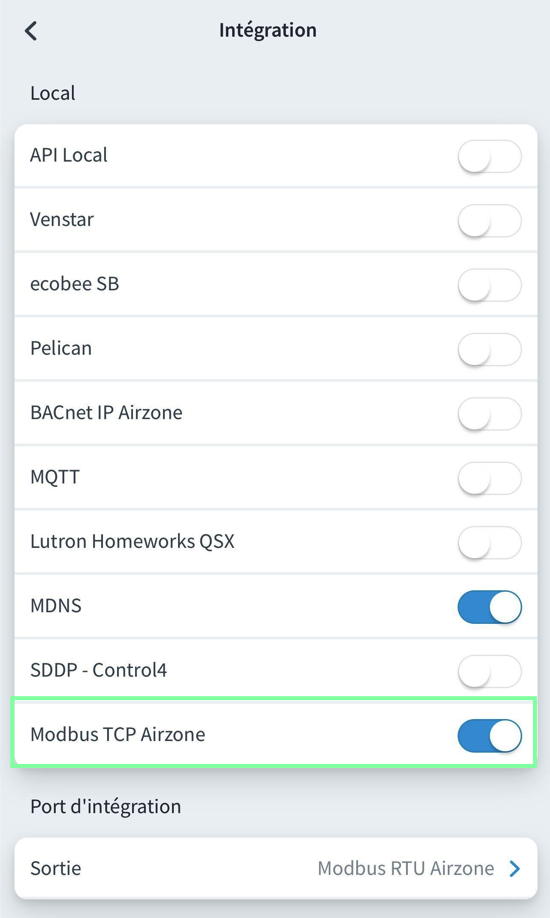

   Sélectionner "Modbus TCP Airzone"



9. Revenir au menu précédent et cliquer sur "suivant"

10. Affecter l'AIDOO à un emplacement pour finaliser l'installation.



    Etape 2 : Portail Smart and Connective

    1. Allez dans les détails du CEOS à paramétrer

    2. Sélectionner "Activer le modbus" (ATTENTION : un abonnement de type "Ceos Modbus complément" sera nécessaire afin d'activer cette fonctionnalité, voir article Gestion des abonnements du CEOS)

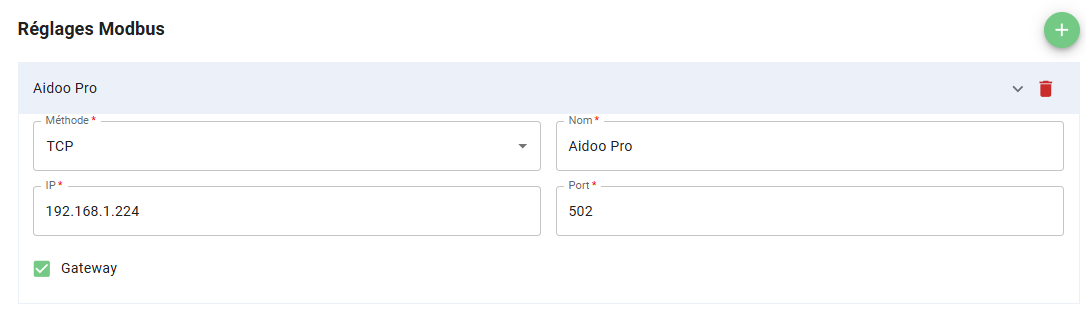

    3. Remplir les champs demandés  :

    - Méthode : TCP

    - Nom : nom personnalisé

    - IP : adresse IP de l'AIDOO Pro à connecter (voir étape 6. du paragraphe "Etape 1 : Airzone Cloud")

    - Port : sera 502 par défaut

    - Gateway : cocher la case



4. Cliquer sur "Sauvegarder"

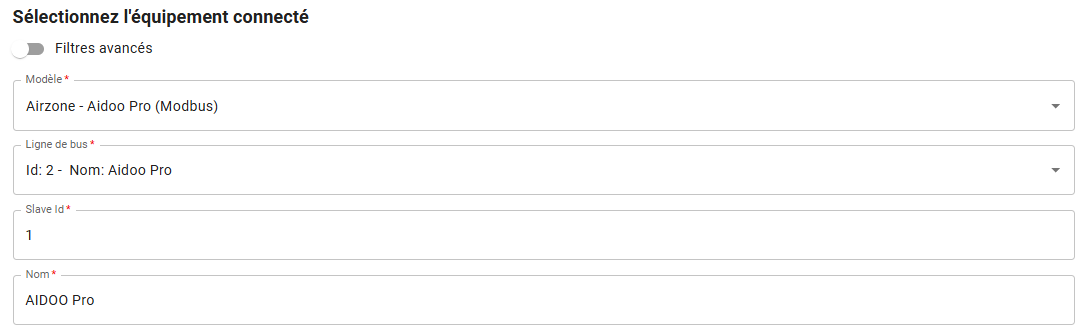

5. Ajouter l'équipement "Airzone - Aidoo Pro (Modbus)"

6. La ligne de bus correspondra à celle qui aura été précédemment configurée

7. Le "Slave Id" sera 1

7. Donner un nom à votre AIDOO Pro

8. Cliquer sur "Sauvegarder"

9. Synchroniser le CEOS

La configuration est terminée !

Astuce

Adresse IP fixe

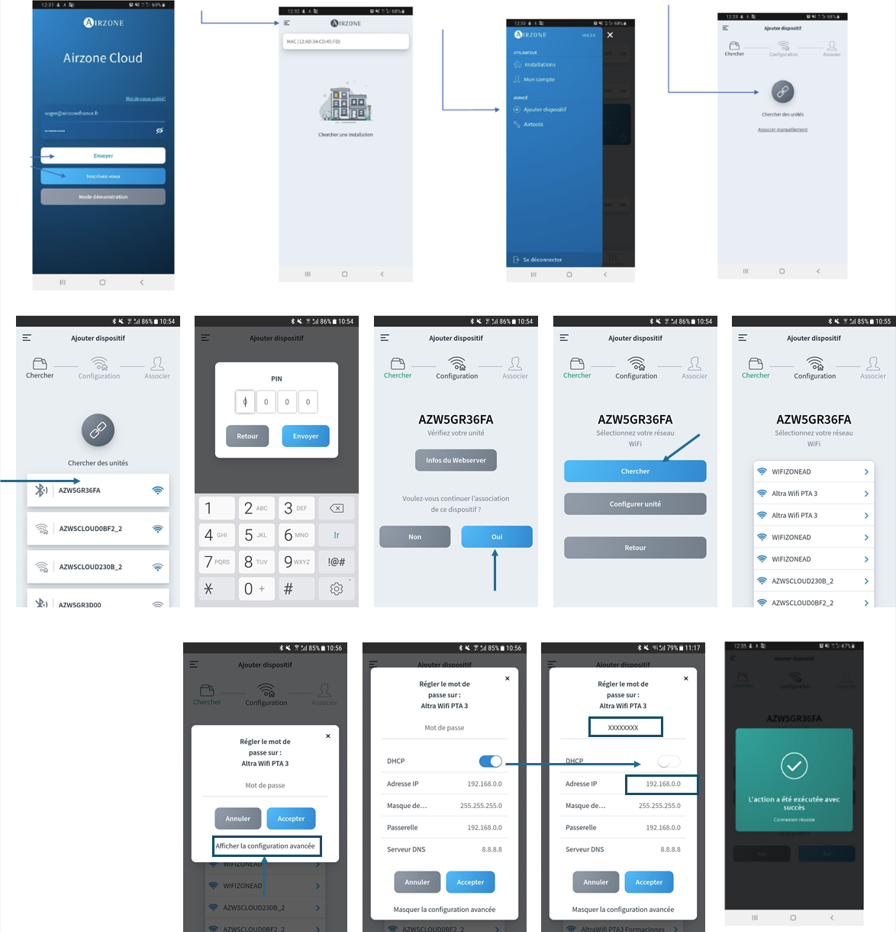

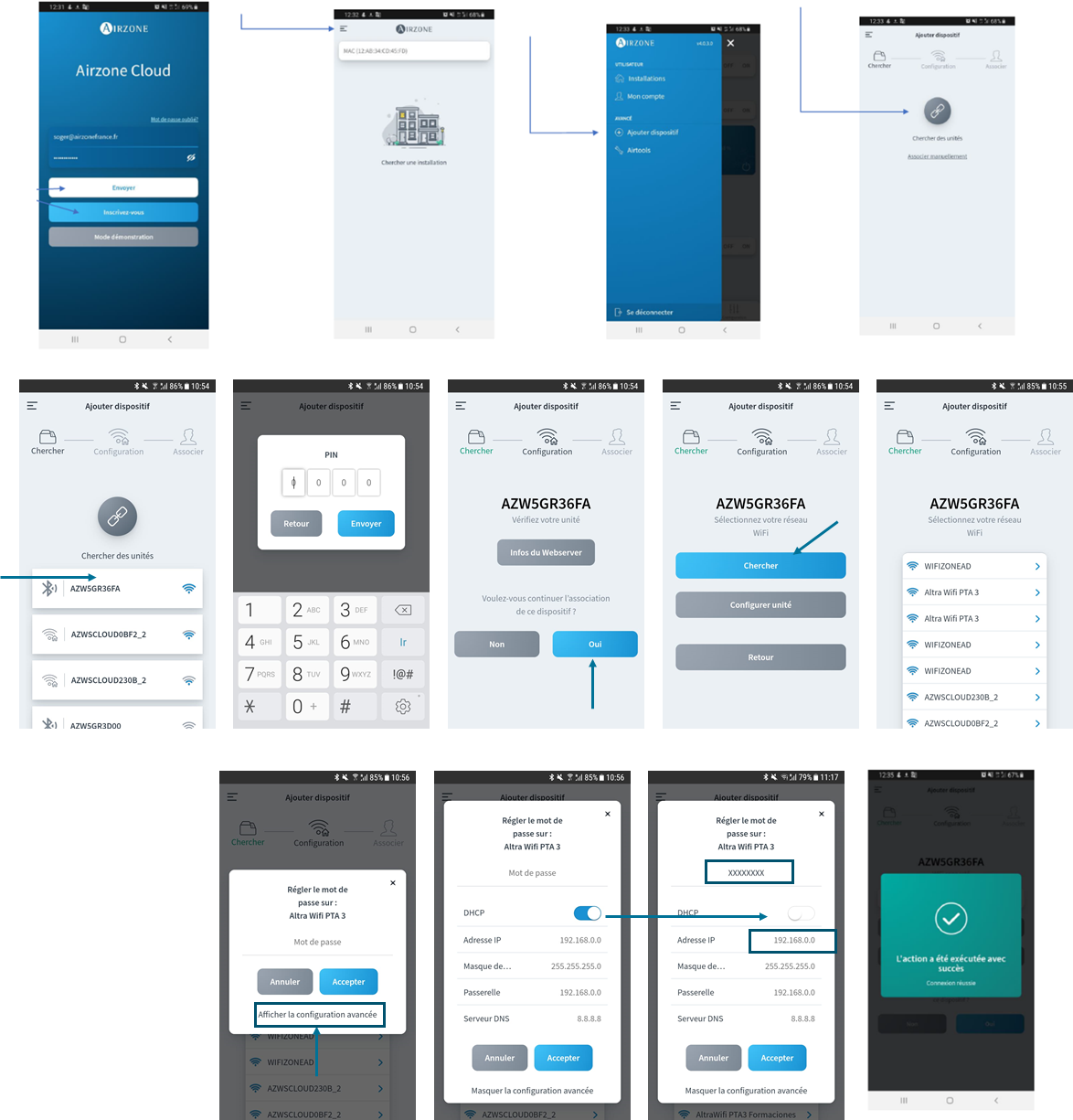

Réglage IP Fixe à partir d'Airzone Cloud :
