Introduction

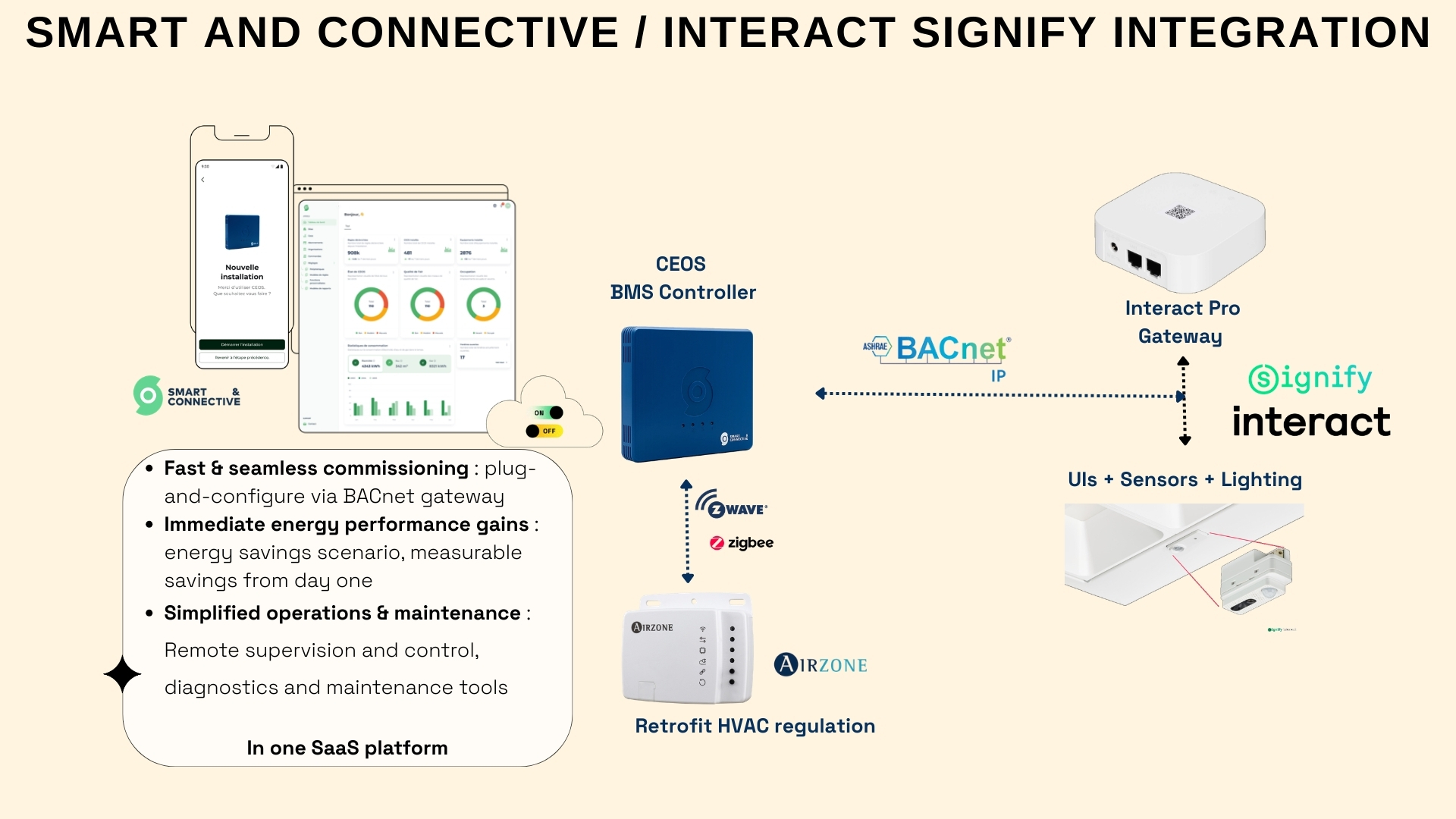

Cette architecture présente l’intégration entre la plateforme Smart & Connective et l’écosystème Signify Interact, permettant une gestion unifiée du CVC, de l’éclairage et des capteurs au sein d’une seule solution SaaS.

Grâce à l’utilisation de la  gateway BACnet/IP "Interact Pro", l'automate CEOS communique directement avec l’infrastructure Signify Interact (luminaires, capteurs), tout en s’interfaçant avec des systèmes CVC existants via des protocoles comme Zigbee ou Z-Wave.

Cette intégration offre :

• une mise en service rapide (plug-and-configure),
• des gains énergétiques immédiats,
• une exploitation simplifiée avec supervision et maintenance à distance.

L’ensemble permet de centraliser les données et les usages pour optimiser la performance énergétique des bâtiments dès le premier jour.

---

Configuration Signify Interact

1. Récupération de la configuration BACnet

Se connecter au portail Signify Interact :
https://sme.interact-lighting.com/

1. Aller dans l’onglet "Building integrations"
2. Exporter la table BACnet correspondant à votre installation :
   Project data for BACnet (.CSV)
3. Un fichier .csv est téléchargé

2. Fonctionnement des objets BACnet

• Les objets BACnet sont accessibles au niveau Groupe
• Un groupe peut contenir des zones et des lampes
• Le pilotage est possible uniquement par groupe

Chaque groupe expose :

• Variateur (lecture / écriture)
• Mouvement (Occupancy) (lecture)

3. Correspondance des identifiants

• Le DeviceID correspond au BACnet Device ID à configurer sur la plateforme Smart and Connective
• Les ObjectID sont attribués automatiquement :
  • Group 1 → ObjectID 0 et 1
  • Group 2 → ObjectID 2 et 3
  • ...
  • Group n → ObjectID n et n+1

---

Configuration Smart and Connective

4. Accès à la plateforme

Se connecter au portail :
https://my.smartandconnective.cloud/

1. Accéder au site concerné
2. Activer le BACnet sur l’automate CEOS

⚠️ Un abonnement "CEOS BACnet add-on" est requis pour la remontée des données

5. Ajout de l’équipement

1. Ajouter un nouvel équipement :
   Interact_Signify - Luminaires Control

2. Choisir le modèle correspondant au nombre de groupes configurés
   Exemple :

   • Group 1 = Developers Area
   • Group 2 = Commercial Area

   → Sélectionner :
   Interact_Signify - Luminaires Control (Groups 1-5)

6. Objets disponibles

Pour chaque groupe :

• GROUP1_MANUAL_OVERRIDE → variateur groupe 1
• GROUP1_OCCUPANCY → mouvement groupe 1

...

• GROUPn_MANUAL_OVERRIDE
• GROUPn_OCCUPANCY

7. Configuration finale

1. Renseigner le champ "ID équipement BACnet"
   → Correspond au DeviceID extrait du portail Signify Interact
2. Synchroniser l’automate CEOS
