Informations générales
Protocole : Z-Wave Plus, série 800, chiffrement S2
Alimentation : AC 90–250 V, 50/60 Hz
Consommation : ≤ 1 W
Capteur intégré : température NTC 10K, CO₂, humidité
Plage de mesure CO₂ : 380 à 5000 ppm
Précision CO₂ : ± 100 ppm + 10 % de la mesure
Température de fonctionnement : 0–55 °C
Humidité de fonctionnement : < 95 % HR, sans condensation
Dimensions : 86 x 86 x 11,8 mm
Entraxe de fixation : 60 mm
Sortie analogique : 0–10 V, 15 mA maximum
Sortie relais : 3 A maximum pour charge résistive, 0,8 A maximum pour charge inductive
Protection requise : disjoncteur externe 10 A

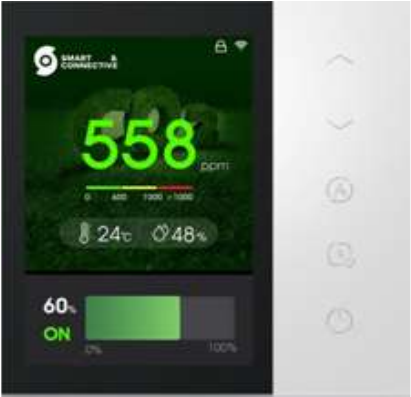

Le régulateur UT33-ACO2-ZW permet de piloter automatiquement une vanne d’air ou une VMC selon le niveau de CO₂ mesuré dans la pièce. Il peut également commander une vitesse de ventilation ou un pourcentage d’ouverture via sa sortie 0–10 V, ainsi qu’un marche/arrêt via sa sortie relais.

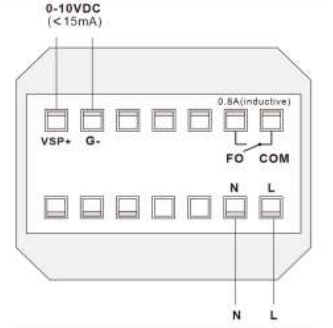

Schéma de câblage
Le produit dispose des borniers suivants :
- Alimentation 230 V : L / N
- Sortie relais : FO / COM
- Sortie analogique 0–10 V : VSP+ / G-
La sortie 0–10 V peut être utilisée pour piloter une VMC, une vitesse de ventilateur ou l’ouverture d’un registre d’air. La sortie 230 V relais peut être utilisée pour un contrôle marche/arrêt d’une VMC. Le schéma de câblage est présenté dans la documentation constructeur, page 4.
Procédure d’inclusion / exclusion
Inclusion
- Alimenter le module.
- Activer le mode Pairer sur le CEOS MANAGER.
- Depuis l’interface principale du régulateur, faire un appui long sur les touches Bas + Haut pour accéder à l’interface Z-Wave.
- L’écran affiche
---tant que le module n’est pas inclus. - Appuyer une fois sur la touche Auto pour lancer le mode apprentissage.
- Si l’inclusion réussit, un Node ID apparaît à l’écran après quelques secondes.
Le régulateur revient ensuite automatiquement à l’écran principal.
Exclusion
- Alimenter le module.
- Activer le mode Dépairer sur le CEOS MANAGER.
- Depuis l’interface principale du régulateur, faire un appui long sur les touches Bas + Haut.
- Appuyer une fois sur la touche Auto pour lancer la procédure.
- Si l’exclusion réussit, le module est retiré du réseau Z-Wave et ses paramètres Z-Wave sont réinitialisés.
La documentation indique que la procédure d’exclusion est identique à la procédure d’inclusion. Une fois retiré du réseau, le produit restaure ses paramètres Z-Wave d’usine.
Liste des propriétés
Les propriétés disponibles sur le portail sont :
- Température
- Humidité
- Niveau de CO₂
- Mode
- Commande
- Sortie relais
- Seuil détection bas CO₂
- Seuil détection haut CO₂
- Tension minimale de commande
- Tension maximale de commande
- Offset mesure CO₂
- Offset mesure température
- Offset mesure humidité
- Verrouillage écran
Valeurs du mode
- Off
- Ventilating
- Auto
Valeurs de la sortie relais
- On
- Off
Valeurs du verrouillage écran
- Off
- On
Fonctionnement
Le régulateur dispose de trois modes principaux :
Mode manuel : l’utilisateur règle directement l’ouverture de la vanne ou la commande analogique avec les touches Haut et Bas. Le pas de réglage par défaut est de 10 %.
Mode automatique : le régulateur ajuste automatiquement la commande selon la concentration de CO₂. Le seuil bas par défaut est de 600 ppm et le seuil haut par défaut est de 1000 ppm.
Mode temporisé : permet de programmer un arrêt différé. Le réglage se fait par pas de 30 minutes, dans une plage configurable jusqu’à 24 heures.
Vérification du bon fonctionnement
Se référer au lien Tester un device.
Une fois le régulateur installé à son emplacement final, il convient de vérifier que les propriétés mesurées remontent correctement sur le portail d’hypervision :
- la température doit s’actualiser régulièrement ;
- l’humidité doit s’actualiser régulièrement ;
- le niveau de CO₂ doit être cohérent avec l’occupation de la pièce ;
- la commande 0–10 V doit évoluer selon le mode utilisé ;
- la sortie relais doit remonter son état correctement ;
- les changements de mode doivent être visibles sur le portail.
Le capteur CO₂ peut présenter une erreur plus importante pendant la première heure après une coupure d’alimentation de plus de 3 heures. La précision revient automatiquement à la normale après environ 1 heure.
Astuces
Calibration automatique CO₂
Le capteur CO₂ effectue une calibration automatique une fois par semaine. Pour garantir la précision de la mesure, le capteur doit être exposé au moins une fois par semaine à de l’air frais avec une concentration inférieure à 400 ppm.
Menu secret
Lorsque la vanne est fermée, appuyer simultanément sur les touches Mode et Timer pour accéder au menu des paramètres locaux.
Lorsque la vanne est ouverte, cette même combinaison permet d’accéder au réglage du verrouillage local.
Factory reset
Deux réinitialisations sont disponibles dans les paramètres Z-Wave :
- Paramètre 255 = 1 : restauration d’usine du capteur CO₂
- Paramètre 255 = 2 : restauration complète des paramètres d’usine
Le menu local propose également une fonction Factory restore permettant de restaurer les paramètres d’usine du produit et du capteur CO₂.
Modèle disponible sur le portail
MCOHome - Régulateur d’air neuf/CO₂ (UT33-ACO2-ZW)
