Intégration la solution Enless Wireless - LORA/Modbus TCP & RTU
Afin de répondre à la demande de mesure d’énergie eau/gaz et électricité (compteurs impulsionnels), Smart & Connective intègre dans son offre la compatibilité avec le récepteur LoRa propriétaire -> Modbus TCP/IP & RTU (réf. RX MODBUS, 500-302) + Capteurs de Télérelève de Compteurs (eau/élec, réf. TX PULSE, 600-036 & gaz, réf. TX PULSE ATEX, 600-037) de Enless Wireless.

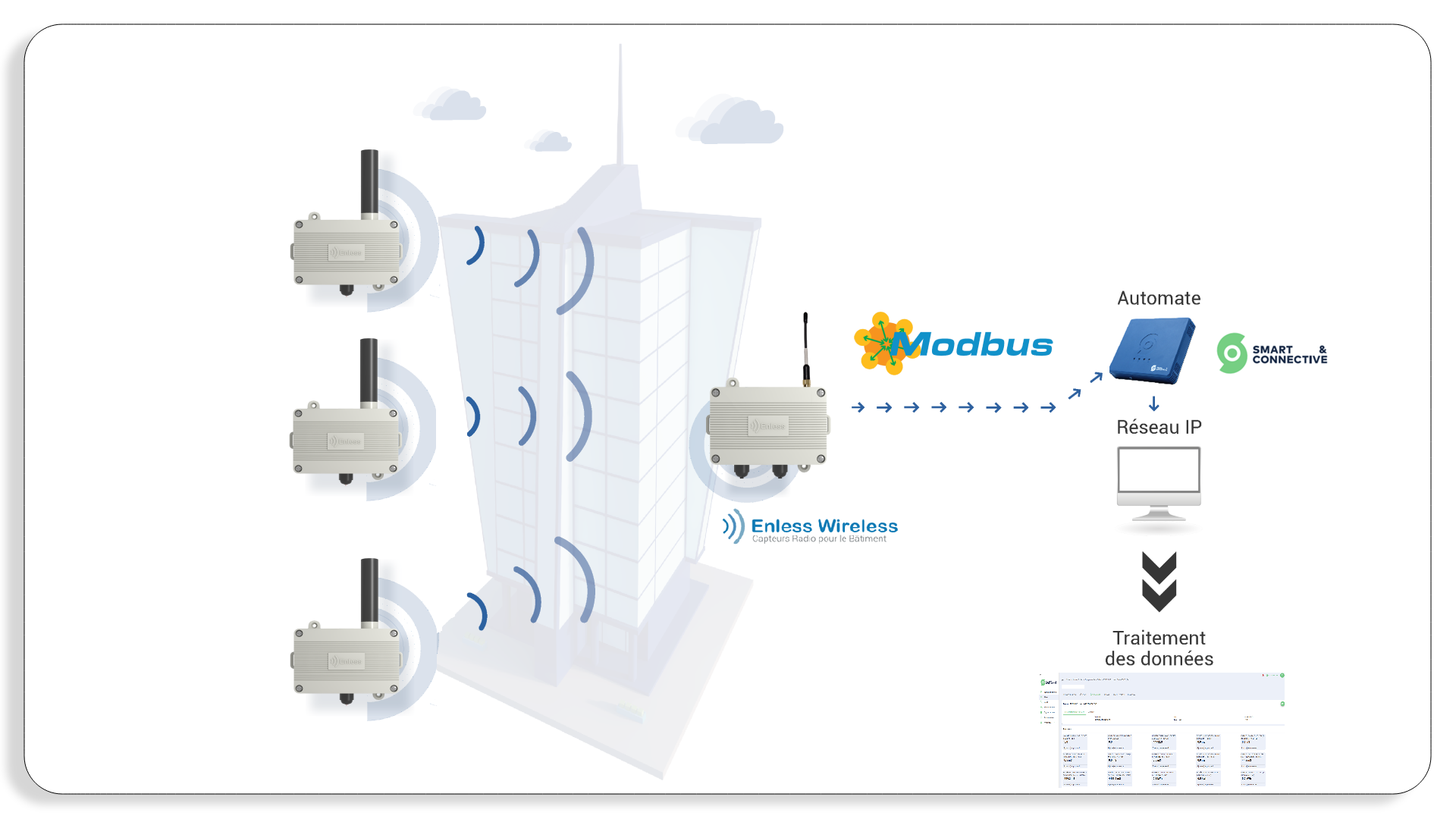

Les données Lora récoltées par le récepteur LoRa propriétaire seront transformées en données Modbus, qui seront ensuite transmises à l’automate CEOS Smart & Connective via une liaison TCP ou RTU :
La couverture radio de la passerelle peut varier de quelques centaines de mètres à plusieurs milliers de mètres. Plusieurs facteurs doivent être pris en compte :
- L'emplacement de vos appareils : extérieur, intérieur, intérieur profond. Il est recommandé de positionner votre appareil à au moins 20 cm des sources possibles d'interférences, tels que les murs en béton armé, les structures métalliques, etc.
- L'emplacement de la passerelle : il est préférable de la placer sur un point élevé et d'éloigner l'antenne des sources possibles d'interférences, comme les murs et les structures métalliques.
- La visibilité directe (LoS - Line of Sight) entre la passerelle et les appareils : une connexion sans obstacles améliore la qualité du signal.

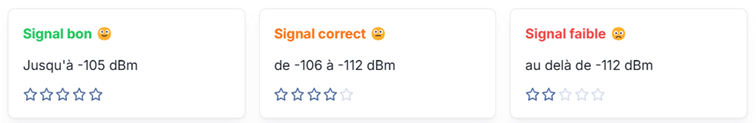

Afin de vérifier la bonne réception des capteurs avec le récepteur RX Modbus, il conviendra enfin de s’assurer de son niveau de RSSI (propriété directement accessible depuis le portail d’hypervision S&C), tel que :
Au cas où la réception du signal sera faible entre un capteur et le récepteur RX Modbus, il est possible d’ajouter une antenne sur le récepteur (vendue séparément, réf. ANT-REN-SMA LR 868 MHz, 1000-008).
Prérequis
- Un ou plusieurs automates CEOS (smart and connective SC-CB-02 | Contrôleur GTB Light CEOS | Rexel France) ;
- Un abonnement Modbus actif sur le ou les automates CEOS concernés ;
- Un récepteur RX Modbus Enless réf. RX MODBUS, 500-302
- Un ou plusieurs compteurs d’impulsion Lora Enless. La liste des capteurs compatibles est la suivante :
-
- Eau/Electricité : réf. TX PULSE, 600-036 ;
- Gaz : réf. TX PULSE ATEX, 600-037.
-
Procédure d’installation
1. Paramétrage de la solution LoRa Enless Wireless – Récepteur RX Modbus & Capteurs de Télérelève de Compteurs TX Pulse
Pour paramétrer la solution LoRa Enless Wireless, veuillez suivre les étapes décrites sur les liens suivants :
a) Configuration IP
b) Accès au serveur
c) Mise à jour du récepteur (facultatif)
d) Configuration des capteurs
e) Activation des capteurs
f) Réception des données
g) Installation des produits
h) Raccordement à l'automate
i) Rappel concernant l'utilisation du TX PULSE ATEX 600-037
j) Étiquettes
k) Jeux de LED - Capteurs
l) Jeux de LED – Récepteur Modbus
m) Raccordement aux compteurs
n) Schéma de câblage RX Modbus 500-302
o) Durée de vie des batteries
p) Remplacement des batteries
Vous avez la possibilité de télécharger le guide d'installation au format pdf ici.
2. Paramétrage du CEOS et des équipements dans le portail d’hypervision Smart & Connective
Le paramétrage sur le portail d’hypervision Smart & Connective sera réalisé de la manière suivante :
a. Paramétrage du CEOS – Modbus TCP
Lors de la création de l’automate sur le portail d’Hypervision, ou en allant dans l’édition d’un automate déjà créé, cocher la case « Activer le Modbus ».
Note : l’automate concerné devra posséder un abonnement « Ceos Modbus add-on ».

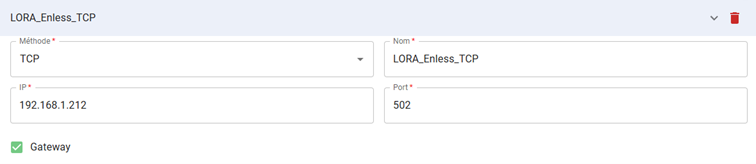

- Cliquer sur « + » ;
- Sélectionner la méthode utilisée (ici TCP) ;
- Ajouter un nom à votre ligne de bus (exemple : Lora – Modbus TCP) ;
- Renseigner l’adresse IP du récepteur RX Modbus Enless concerné ;
- Renseigner le numéro de port (par défaut sera 502) ;
- Cocher « Gateway » : La sélection de la gateway permettra par la suite de renseigner un numéro de slave ID lors de l’ajout d’un device (cet ID correspondra à l’ID Modbus défini sur le serveur du récepteur RX Modbus, onglet « CONFIG RX », champs « ID Modbus ») ;
- Sauvegarder la configuration.
b. Paramétrage du CEOS – Modbus RTU
Lors de la création de l’automate sur le portail d’Hypervision, ou en allant dans l’édition d’un automate déjà créé, cocher la case « Activer le Modbus ».
Note : l’automate concerné devra posséder un abonnement « Ceos Modbus add-on ».

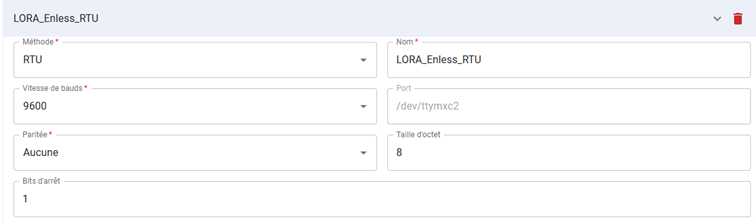

- Cliquer sur « + » ;
- Sélectionner la méthode utilisée (ici RTU) ;
- Ajouter un nom à votre ligne de bus (exemple : Lora – Modbus RTU) ;
- Renseigner les paramètres RTU du récepteur RX Modbus (vitesse de bauds, parité, taille d’octet, bits d’arrêt. Ces paramètres peuvent être retrouvés sur le serveur du récepteur RX Modbus, onglet « CONFIG RX », paramètres du récepteur) ;
- Sauvegarder la configuration.
c. Ajout de l’équipement dans le CEOS
Une fois votre automate configuré pour communiquer en Modbus TCP ou RTU, il sera possible d’ajouter des devices Modbus, de la même manière que les devices sans fils.
La seule différence sera la nécessité d’ajouter l’ID esclave de votre équipement sur le bus.
Note : le champs « Slave Id » du device sur le portail S&C devra correspondre à « ID Modbus » paramétré sur le récepteur RX Modbus :

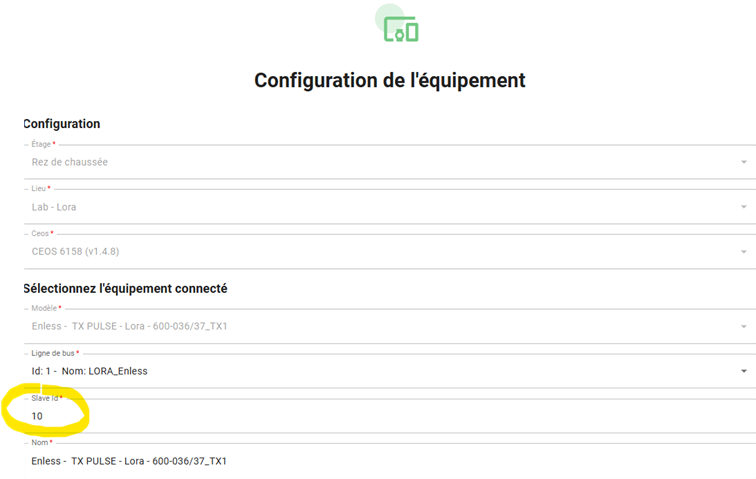

- Portail S&C :

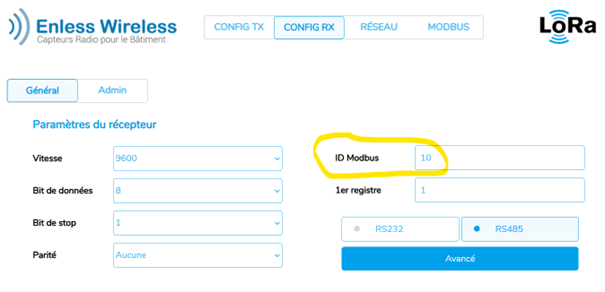

- Récepteur RX Modbus :
Rappel : Ne pas oublier de synchroniser le CEOS après chaque modification.
Attention : le 1er registre sur le récepteur RX Modbus devra impérativement rester à 1 (configuration par défaut).
Si vous ajouter plusieurs « Capteurs de Télérelève de Compteurs – TX Pulse » sur le même récepteur « RX Modbus », ils auront tous la même configuration (« Ligne de bus » et « Slave Id »).

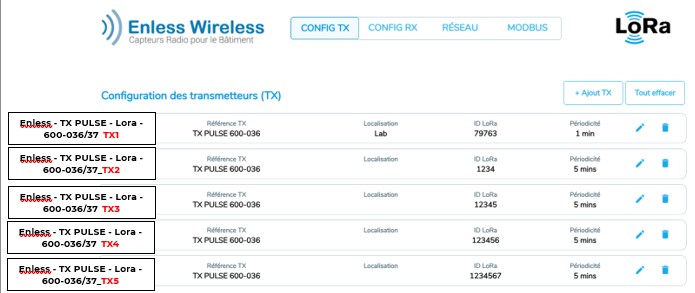

Les capteurs devront utiliser les modèles d’équipements « Enless - TX PULSE - Lora - 600-036/37_TX ». Ces modèles sont numérotés de 1 à 5, et correspondront à l’ordre dans lequel vous avez provisionné les capteurs sur le récepteur RX Modbus (attention à bien les repérer avant l’installation définitive) :

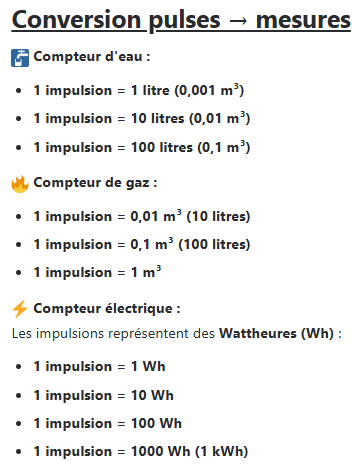

Ces modèles sont composés de plusieurs propriétés, qu’il conviendra d’activer ou désactiver en fonction de votre cas d’usage (type de conversion propre au compteur à monitorer). Ces propriétés sont les suivantes :
