Présentation
Informations générales
Les plénums AIRZONE -EASYZONE 25 sont livrés avec leur platine de contrôle/commande AZC25CB11AQ.
En fonction de la référence de plenum motorisé EASYZONE 25 commandée, il sera équipé du webserver HUB (AZX6WSPHUB) ou webserver Wi-Fi (AZX8WSXBWF).
Exemple de ref :
AZC25DAIBS07S3 : Avec webserver Wi-Fi (AZX8WSXBWF)
AZH25DAIBS07S3 : Avec webserver HUB (AZX6WSPHUB)
Pour la compatibilité avec SMART&CONNECTIVE il sera nécessaire d’avoir le webserver HUB.
Le webserver HUB lui peut se connecter soit en Wi-Fi, soit en Ethernet (Rj45), il permet entre autre une intégration en MODBUS/BACNET etc... De plus on peut ici brancher jusqu’à 32 systèmes sur 1 webserver HUB.

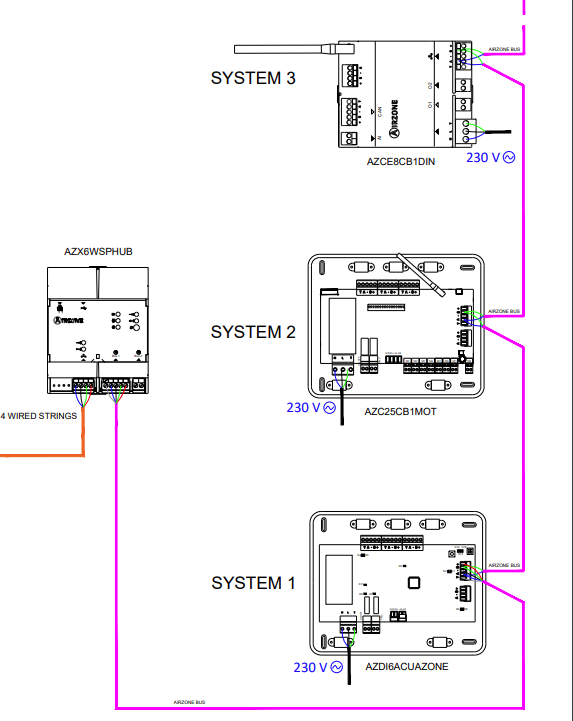

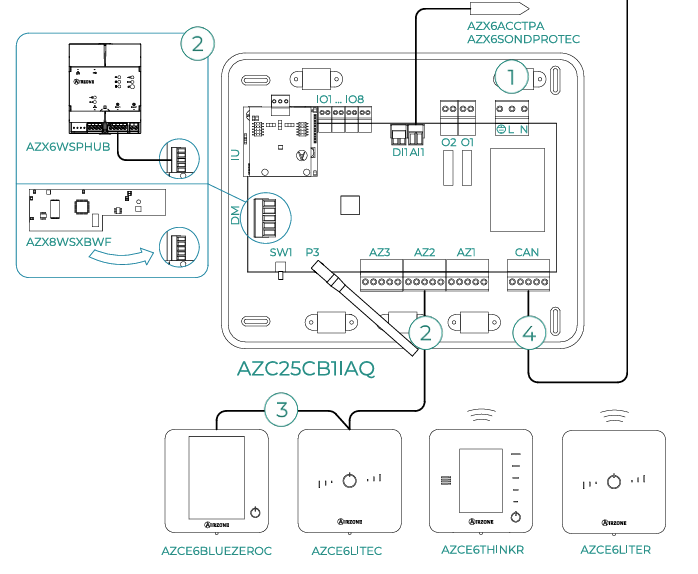

Exemple de schéma de connexion ci-dessous :

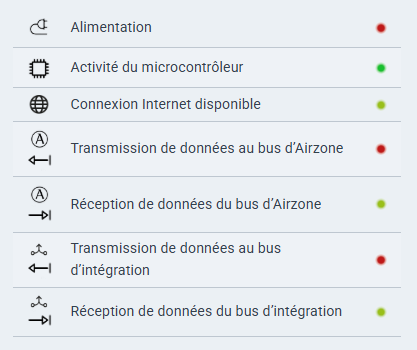

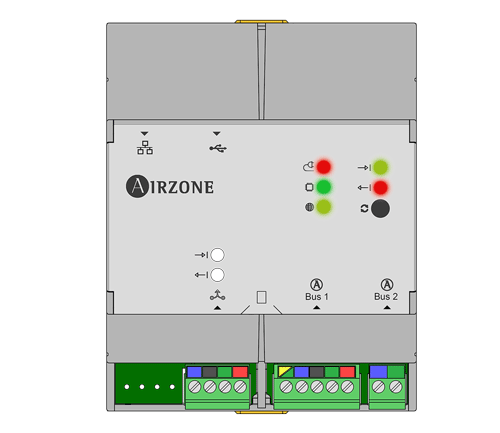

Le Webserver HUB dispose de LED intégrées qui détectent le fonctionnement du dispositif.
Selon son fonctionnement, la LED indique les statuts suivants :
Procédure d'installation
Etape 1 : Airzone Cloud
- Télécharger l'application "Airzone Cloud" - App Store / Play Store
- Créer un compte
- Suivre la procédure de configuration avancée Bluetooth sur ce lien
- Une fois connecter au webserver HUB en bluetooth, paramétrer la connexion Wi-fi ou RJ45
- Une fois connecté en Wi-fi ou RJ45, aller dans "Configurer unité"
-

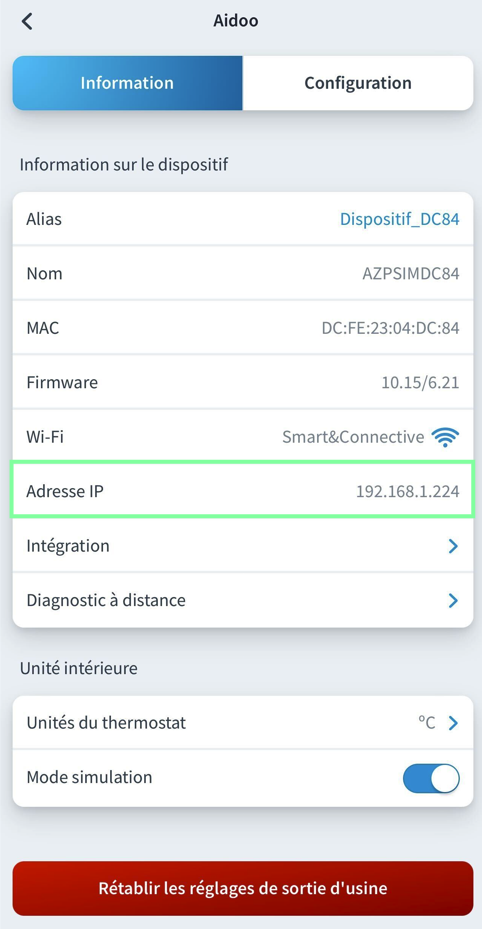

Récupérer "Adresse IP" (elle sera nécessaire pour la configuration sur le portail d'hypervision S&C)

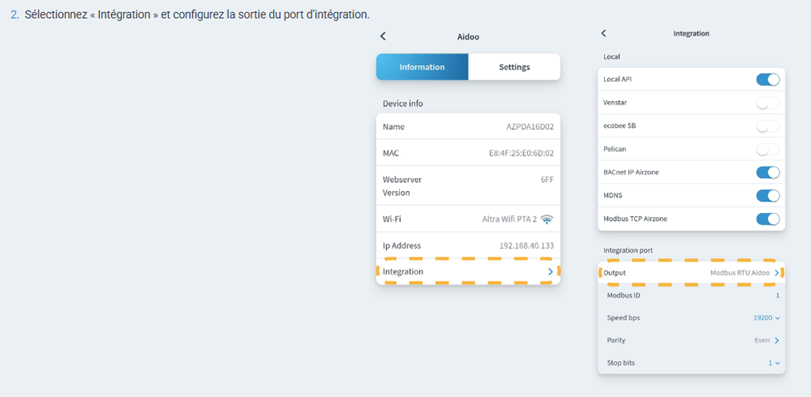

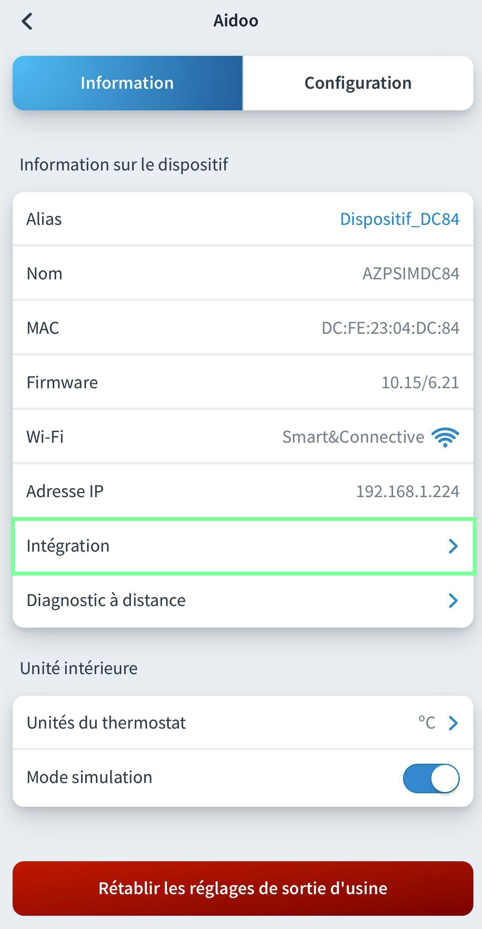

- Aller ensuite dans "Intégration"

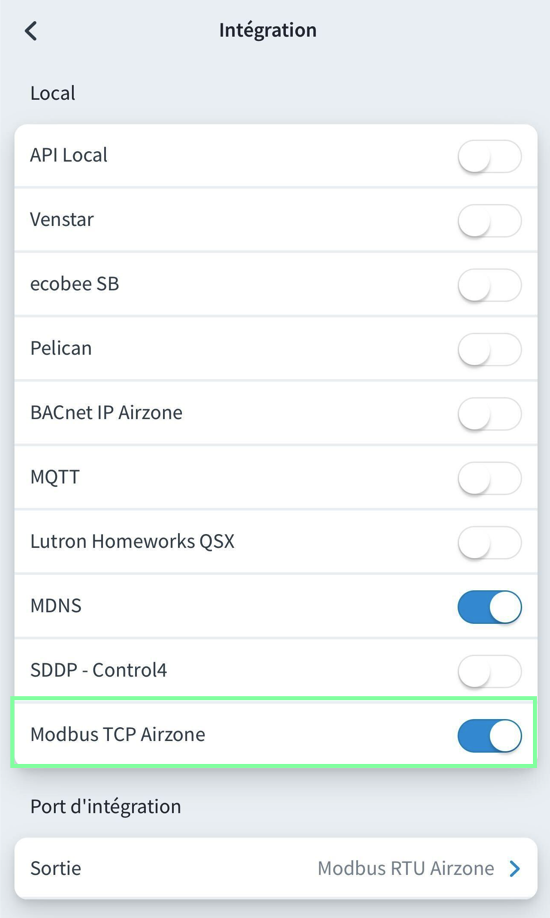

8. Sélectionner "Modbus TCP Airzone"
9. Revenir au menu précédent et cliquer sur "suivant"
10. Affecter le webserver HUB à un emplacement pour finaliser l'installation.
Etape 2 : Portail Smart and Connective
- Allez dans les détails du CEOS à paramétrer
- Sélectionner "Activer le modbus" (ATTENTION : un abonnement de type "Ceos Modbus complément" sera nécessaire afin d'activer cette fonctionnalité, voir article Gestion des abonnements du CEOS)
- Remplir les champs demandés :
- Méthode : TCP
- Nom : nom personnalisé
- IP : adresse IP du webserver HUB à connecter (voir étape 6. du paragraphe "Etape 1 : Airzone Cloud")
- Port : sera 502 par défaut
- Gateway : cocher la case
4. Cliquer sur "Sauvegarder"

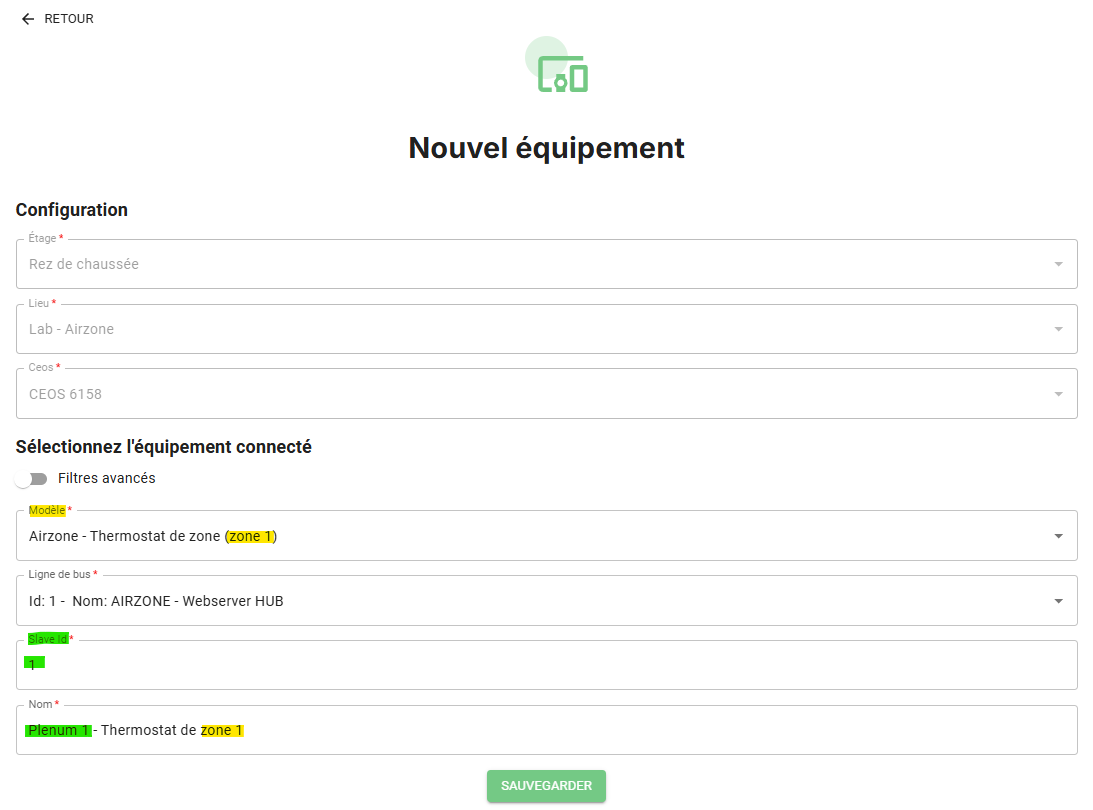

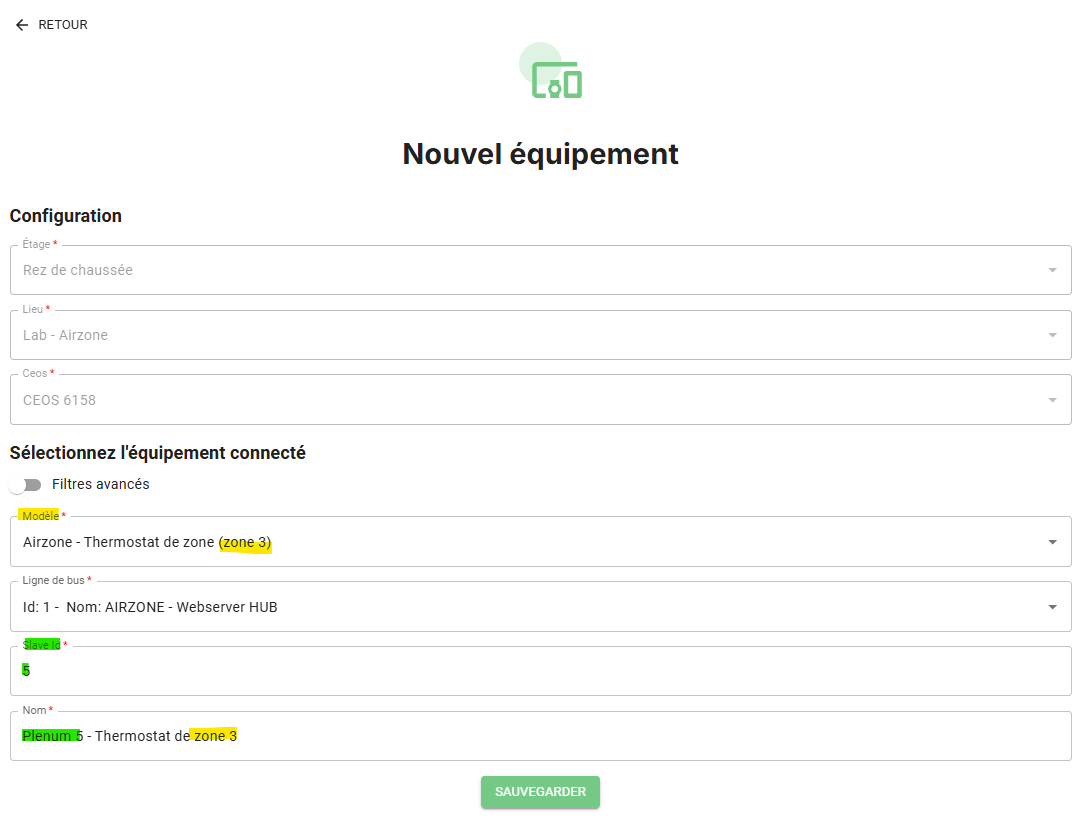

5. Ajouter les équipements par plenum / zone (thermostats AIRZONE_Zone 1, AIRZONE_Zone 2...)
6. La ligne de bus correspondra à celle qui aura été précédemment configurée (webserver HUB)
7. Le "Slave Id" correspondra à l'ID du système (voir "Astuces" - Adressage systèmes AIRZONE)
8. Donner un nom à vos équipements
Exemples :
- Plenum 1 - Thermostat de zone 1
- Plenum 5 - Thermostat de zone 3
9. Cliquer sur "Sauvegarder"
10. Synchroniser le CEOS
La configuration est terminée !
Astuces
Adresse IP fixe

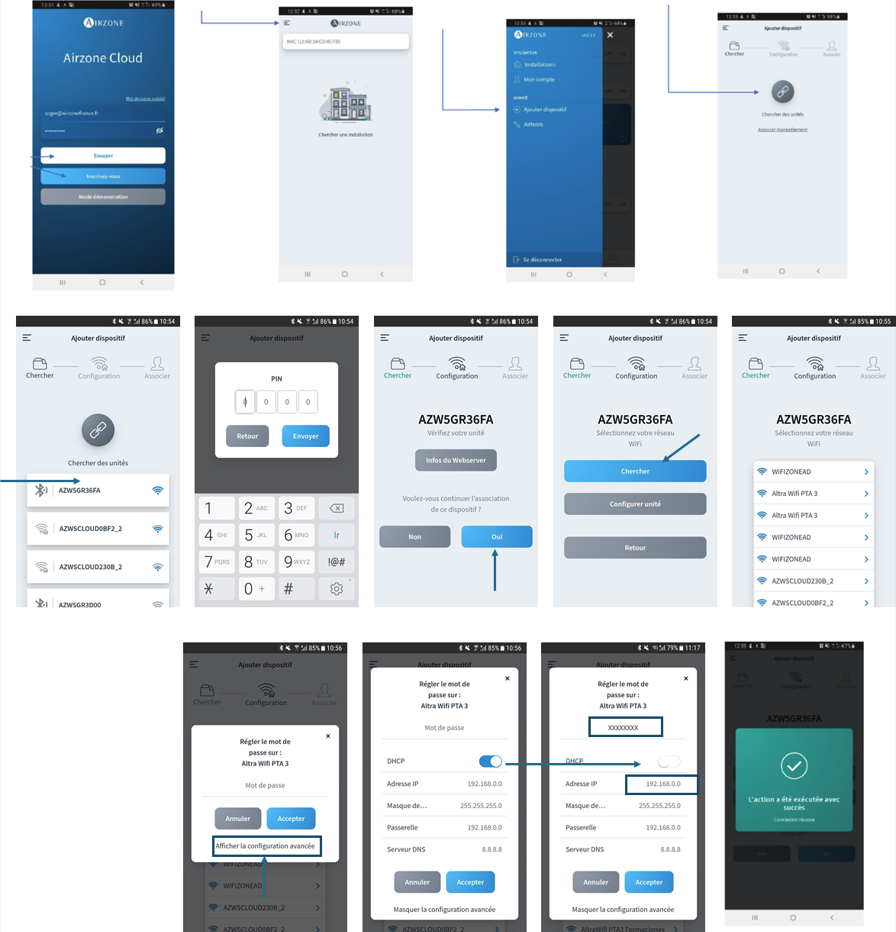

Réglage IP Fixe à partir d'Airzone Cloud :
Adressage système AIRZONE
Comme expliqué précédemment, un webserver HUB AIRZONE peut contrôler jusqu'à 32 systèmes (ici, 1 système = 1 plenum).
L'adressage de système peut se faire de 2 façons différentes (adresse système AIRZONE = Slave ID sur portail Smart and Connective) :

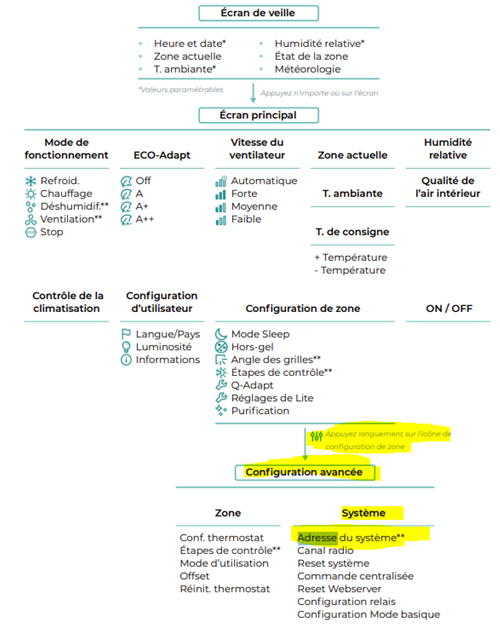

Via 1 thermostat BLUEFACE du système dans les paramètres avancés systèmes :

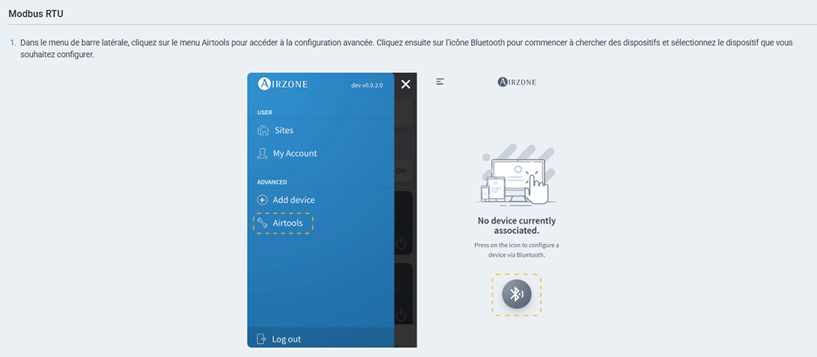

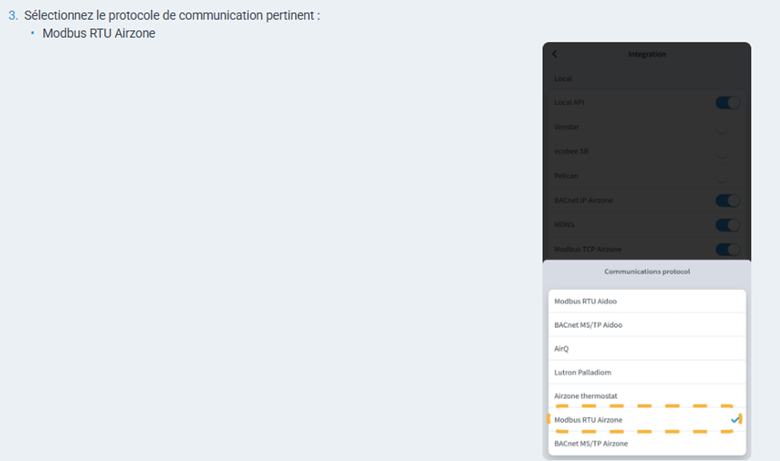

2. Via l’application Airzone Cloud via Airtools. L’exemple ci-dessous fait référence à MODBUS RTU mais le procédé est le même en sélectionnant MODBUS TCP/IP :
ATTENTION : chaque système doit avoir une adresse unique !

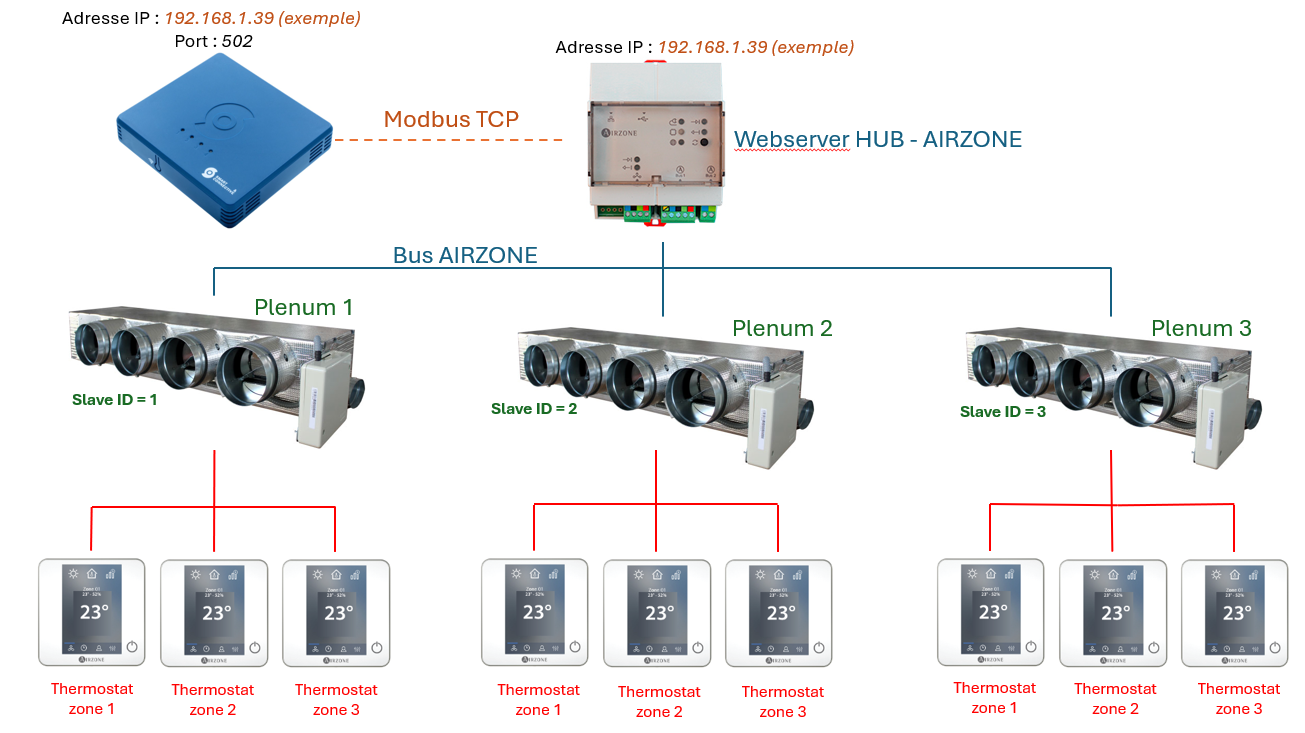

Vous trouverez ci-dessous un exemple d'installation :
