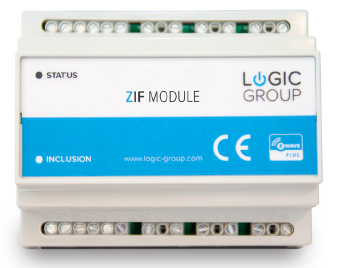

Logic Group - Module Rail Din 6 inputs 6 outputs (6x16 A) - ZIF5028





Informations générales

Protocole : Z-Wave

Alimentation : 10-24VDC / 8-24VAC

Diamètre terminaison : 0.2 to 2.5mm2

Sorties : 6 x 1-pôles libre de potentiel
       - Charges type AC1: 16A 250VAC
       - Charges type AC3: 750W (moteur)
       - Charges type AC15: 360VA

       - Courant d'appel maxi : 80A/20ms

Contacts : Commun et Normalement Fermé

Entrées : 6 x 1-pôles libre de potentiel max 10VDC

Indice de protection : IP 21

Dimensions : 85 x 105 x 60mm

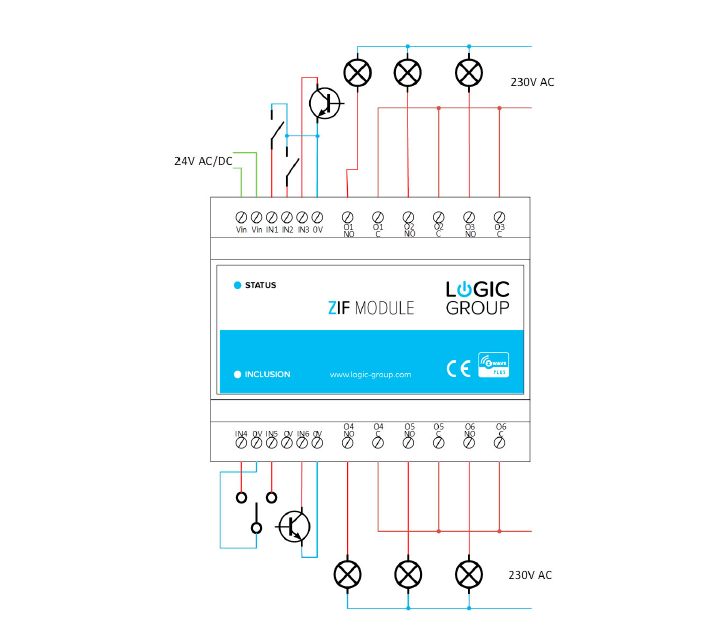

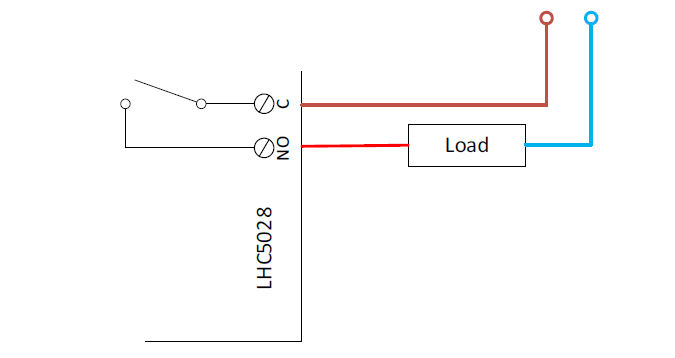

Schéma de câblage :





Montage préconisé pour de l'éclairage



Dans le cas d’un pilotage d’éclairage, en particulier sur des circuits comportant :
  • des luminaires LED,
  • des drivers électroniques,
  • plusieurs luminaires regroupés sur une même sortie,
Les courants d’appel à l’enclenchement peuvent dépasser les capacités admissibles des relais embarqués, même si le courant permanent reste faible.

Cela peut entraîner :
  • collage des contacts relais,
  • dysfonctionnements intermittents,
  • perte de commande après plusieurs manœuvres,
  • vieillissement prématuré du module.

Préconisation :
Il est recommandé de ne pas faire commuter directement la charge d’éclairage par les relais du ZIF5028 lorsque la charge présente un courant d’appel important.

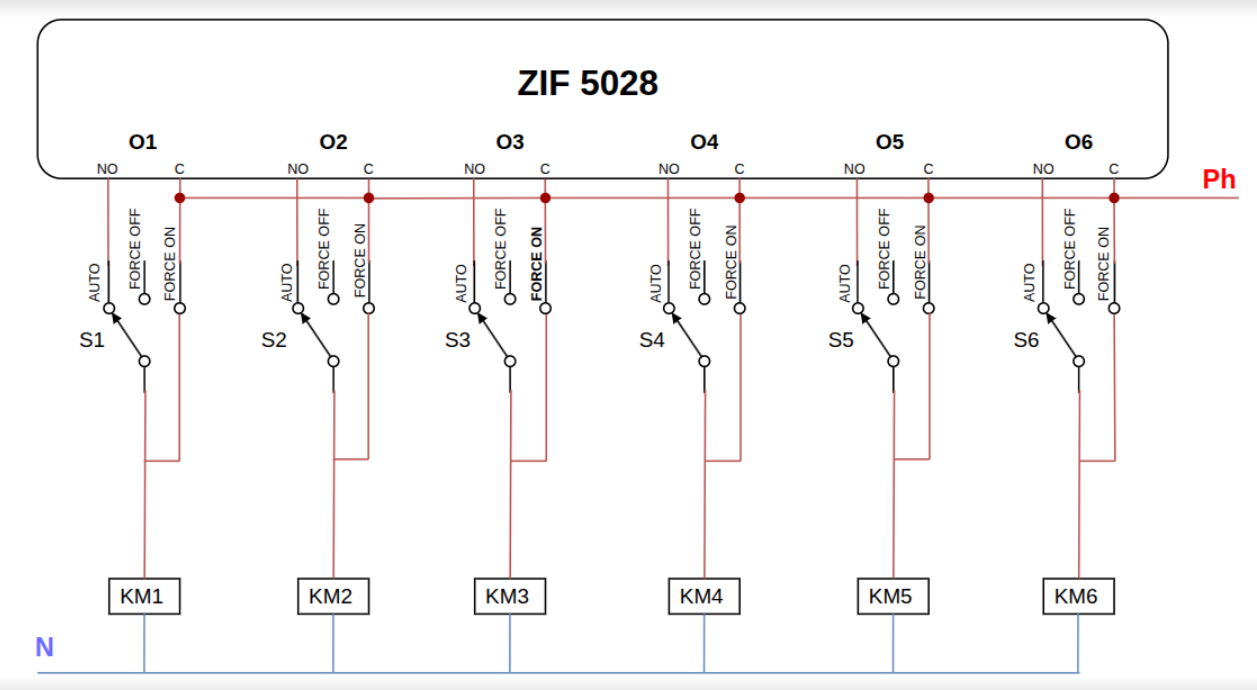

La bonne pratique consiste à utiliser la sortie du ZIF5028 pour commander la bobine d’un contacteur, puis faire commuter la charge d’éclairage par les pôles de puissance du contacteur.



Procédure d'inclusion / exclusion





Inclusion :

1. Activer le mode Pairer sur le CEOS MANAGER.
2. Appuyer 1 fois sur le bouton d’inclusion repéré "INCLUDE" (la LED va clignoter).



Exclusion :

1. Activer le mode Dépairer sur le CEOS MANAGER.
2. Appuyer 1 fois sur le bouton d’inclusion repéré "INCLUDE" (la LED va clignoter).



Liste des propriétés

Sorties 1 à 6 (On/Off)

Entrées 1 à 6 (On/Off)

Entrées 1 à 6 - Fonction (Désactivée/Niveau/Front descendant/Front montant - Par défaut)

Sorties 1 à 6 - Fonction (Autonome/Contrôlée par Input 1 à 6 - Défaut)





Vérification du bon fonctionnement

Se référer au lien Tester un device

1. Depuis le Portail hypervision S&C :

  • Envoi d'un On sur Output 1
  • Envoi d'un Off sur Output 1

Les données envoyées depuis le portail doivent être prises en compte sur le module.





Astuces

Factory reset :

Rester appuyé 10s sur le bouton d'inclusion repéré "INCLUDE"



Paramétrage du fonctionnement des sorties en fonction des entrées :

Par défaut, le paramétrage est le suivant :

- Entrées 1...6 pilotent les sorties 1...6 sur un signal en front montant de tension (0V -> Tension)

Il est possible de rendre les entrées et les sorties indépendantes les unes des autres (envoi de la valeur "0" sur le paramètre "Output - Function).

Il est également possible de piloter les sorties sur 2 autres types de signaux d'entrées :

- Sur front descendant de tension (Tension -> 0V) . Envoi de la valeur "2" sur le paramètre "Input - Function".

- Sur niveau de tension (front montant et front descendant de tension). Envoi de la valeur "1" sur le paramètre "Input - Function".

- Pour revenir à la fonction sur front montant de tension (par défaut), envoi de la valeur "3" sur le paramètre "Input - Function".

- Pour désactiver une entrée (aucun signal pris en compte), envoi de la valeur "0" sur le paramètre "Input - Function".
